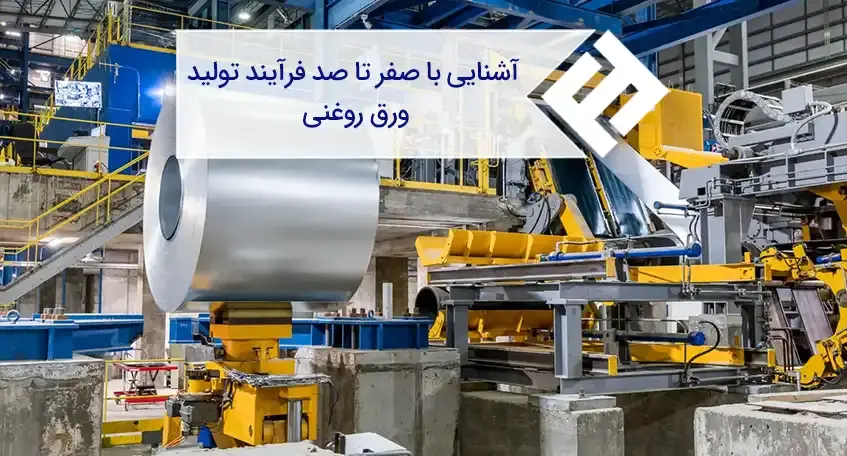

آشنایی با صفر تا صد فرآیند تولید ورق روغنی
ورق روغنی در ظاهر فقط یک ورق فولادی صاف، براق و نازک است؛ اما پشت همین سطح صاف، یکی از دقیقترین فرآیندهای تولید در صنعت فولاد قرار دارد. ورق روغنی مستقیماً از فولاد مذاب تولید نمیشود. مسیر تولید آن از ورق گرم آغاز میشود محصولی که در دمای بالا نورد شده و سطحی نسبتاً زبر و اکسیدشده دارد.
این ورق باید چند مرحله مهم را پشت سر بگذارد تا به محصولی تبدیل شود که در صنایع خودرو، لوازم خانگی، تجهیزات صنعتی و قطعهسازی مورداستفاده قرار میگیرد. فرآیندی نهتنها بر مشخصات فنی و خواص این محصول اثرگذار است، بلکه قیمت ورق روغنی نیز تحت تأثیر این فرآیند قرار دارد.
ورق روغنی چگونه تولید میشود؟
مسیر کلی تولید ورق روغنی را میتوان اینطور خلاصه کرد:
ورق گرم → اسیدشویی → نورد سرد → آنیل → نورد پوستهای → بازرسی → برش و بستهبندی
هر مرحله، یک وظیفه مشخص دارد.
- اگر اسیدشویی بهدرستی انجام نشود، سطح نهایی ورق کیفیت مطلوبی نخواهد داشت.
- اگر نورد سرد بهدرستی کنترل نشود، ضخامت و خواص مکانیکی ورق دچار مشکل میشود.
- اگر عملیات آنیل بهدرستی انجام نشود، ورق ممکن است برای شکلدهی مناسب نباشد.
به همین دلیل، کیفیت انواع ورق روغنی فقط به کارخانه تولیدکننده مربوط نیست بلکه نتیجه دقت در تمام زنجیره تولید است.
ورق روغنی چیست؟
ورق روغنی یا Cold Rolled Steel Sheet، محصولی است که از نورد سرد ورق گرم تولید میشود. نام «روغنی» به روش تولید یا پوشش روغنی سطح آن مربوط نیست. این نام در بازار ایران بیشتر به دلیل استفاده از روغن برای محافظت از سطح ورق در برابر زنگزدگی و خوردگی در مرحله نهایی رایج شده است.
ورق روغنی معمولاً دارای ویژگیهای زیر است:
- سطح صاف و یکنواخت
- ضخامت دقیقتر نسبت به ورق گرم
- ظاهر براقتر
- کیفیت سطح بالاتر
- قابلیت شکلدهی مناسب
- امکان تولید در ضخامتهای پایینتر.
همین ویژگیها باعث شده ورق روغنی به یکی از مواد اولیه مهم در صنایع پاییندستی فولاد تبدیل شود.
مراحل تولید ورق روغنی
ورق روغنی برای رسیدن به این ویژگیها، باید یک مسیر چندمرحلهای را طی کند که در ادامه هریک را بررسی کردهایم:
-
مرحله اول تولید ورق گرم، نقطه شروع ورق روغنی
- فرآیند تولید ورق روغنی از ورق گرم آغاز میشود.
- در خطوط نورد گرم، تختال فولادی در دمای بالا حرارت داده میشود و سپس از میان غلتکهای نورد عبور میکند.
- با عبور از بین غلتکها، ضخامت تختال کاهش پیدا میکند و به شکل کلاف یا شیت فولادی درمیآید.
- در این مرحله، سطح فولاد در دمای بالا با اکسیژن هوا واکنش میدهد.
- نتیجه این واکنش، تشکیل یک لایه اکسیدی روی سطح ورق است.
- این لایه اکسیدی در بازار فولاد معمولاً با نام پوسته اکسیدی یا Scale شناخته میشود.
مشکل اینجاست که این لایه برای ادامه فرآیند نورد سرد مناسب نیست؛ بنابراین ورق گرم باید قبل از ورود به مرحله بعدی کاملاً تمیز شود. اینجا مرحله اسیدشویی آغاز میشود.
-
مرحله دوم اسیدشویی، پاک کردن پوسته اکسیدی
ورق گرم پس از تولید، سطحی پوشیده از اکسیدهای آهن دارد. اگر این اکسیدها از سطح ورق حذف نشوند، در فرآیند نورد سرد مشکلات مختلفی ایجاد میکنند:
- کیفیت سطح کاهش پیدا میکند
- سطح ورق ناصاف میشود
- احتمال ایجاد عیب سطحی افزایش مییابد
- غلتکهای نورد آسیب میبینند
- و کیفیت محصول نهایی کاهش پیدا میکند.
برای همین، ورق گرم وارد خط اسیدشویی میشود. در این مرحله، سطح ورق با محلولهای اسیدی مناسب شستوشو داده میشود تا لایههای اکسیدی از سطح آن جدا شوند.
- پس از اسیدشویی، ورق سطحی تمیزتر و آمادهتر برای نورد سرد دارد.
مسیر ساده این مرحله:
کلاف گرم → باز شدن کلاف → عبور از حمام اسید → شستوشو → خشک شدن → کلافپیچی مجدد
در برخی خطوط تولید، فرآیند اسیدشویی بهصورت پیوسته انجام میشود؛ یعنی کلاف ورق به شکل مداوم وارد خط شده و پس از پاکسازی، دوباره به شکل کلاف جمع میشود.
-
مرحله سوم نورد سرد، مهمترین مرحله تولید ورق روغنی
حالا ورق تمیزشده آماده ورود به مرحله اصلی است. در نورد سرد، ورق در دمایی پایینتر از دمای تبلور مجدد فولاد از میان غلتکها عبور میکند. هدف این مرحله فقط کاهش ضخامت نیست.
درواقع، چند ویژگی مهم ورق همزمان در این مرحله کنترل میشود:
- ضخامت
- یکنواختی ضخامت
- صافی سطح
- دقت ابعادی
- و بخشی از خواص مکانیکی
در فرآیند نورد سرد، ورق میتواند به ضخامتهای بسیار پایینتری نسبت به ورق گرم برسد. این کاهش ضخامت معمولاً در چند مرحله یا با استفاده از نوردهای چندغلتکی انجام میشود.
چرا نورد سرد اهمیت زیادی دارد؟
- چون هرچه ورق بیشتر نورد شود، دقت ابعادی آن افزایش پیدا میکند.
- اما همزمان، تغییرات ساختاری نیز در فولاد ایجاد میشود.
- فلز در اثر تغییر شکل سرد، سختتر و کمانعطافتر میشود.
به همین دلیل، ورق پس از نورد سرد هنوز برای بسیاری از کاربردهای شکلدهی آماده نیست. در این مرحله، ورق به ضخامت مطلوب نزدیک شده، اما خواص مکانیکی آن باید اصلاح شود. این وظیفه بر عهده مرحله آنیل است.
-
مرحله چهارم آنیل، بازگرداندن انعطافپذیری ورق
پس از نورد سرد، ورق به دلیل تغییر شکل شدید، سختتر شده است. اگر چنین ورقی مستقیماً وارد فرآیند کشش یا شکلدهی شود، احتمال ترکخوردگی و شکست افزایش پیدا میکند. در عملیات آنیل، ورق تحت یک چرخه کنترلشده حرارتی قرار میگیرد.
در این فرآیند:
- ورق گرم میشود
- برای مدت مشخصی در دمای مناسب نگهداشته میشود
- و سپس با سرعت کنترلشده سرد میشود.
هدف آنیل، اصلاح ساختار داخلی فولاد و تنظیم خواص مکانیکی آن است.
به زبان ساده:
نورد سرد، ورق را دقیقتر و نازکتر میکند آنیل، ورق را برای شکلدهی آماده میکند.
عملیات آنیل میتواند به شکلهای مختلفی انجام شود. دو روش مهم در تولید ورقهای فولادی عبارتاند از:
آنیل پیوسته
- در این روش، کلاف ورق بهصورت مداوم از یک خط حرارتی عبور میکند.
- مزیت آن، سرعت بالای تولید و کنترل پیوسته فرآیند است.
آنیل جعبهای
- در این روش، کلافها در یک محفظه قرار میگیرند و تحت یک چرخه حرارتی کنترلشده قرار میگیرند.
- این روش معمولاً زمان بیشتری نیاز دارد، اما میتواند برای برخی گریدهای فولادی مناسب باشد.
-
مرحله پنجم نورد پوستهای یا اسکینپس، آخرین اصلاح مهم سطح و شکل ورق
پس از آنیل، ورق به مرحلهای میرسد که به Skin Pass یا نورد پوستهای یا نورد تمپر معروف است.
- در این مرحله، ورق با کاهش ضخامت بسیار جزئی از میان غلتکها عبور میکند.
- هدف اسکینپس، کاهش قابلتوجه ضخامت نیست.
- بلکه برای اصلاح ویژگیهای نهایی ورق انجام میشود.
مهمترین اهداف این مرحله عبارتاند از:
- بهبود صافی سطح
- اصلاح شکل ورق
- کنترل موجدار شدن
- بهبود ظاهر سطح
- تنظیم زبری سطح
- و جلوگیری از ایجاد برخی عیوب هنگام شکلدهی.
به همین دلیل، نورد پوستهای یا نورد تمپر را میتوان یکی از مراحل مهم برای رسیدن به کیفیت نهایی ورق روغنی دانست.
-
مرحله ششم بازرسی و کنترل کیفیت
ورق روغنی پس از مراحل اصلی تولید، باید ازنظر کیفیت بررسی شود.
کنترل کیفیت ممکن است شامل بررسی موارد زیر باشد:
ضخامت
ضخامت ورق باید در محدوده مشخص و با تلورانس کنترلشده قرار داشته باشد.
عرض
عرض ورق باید مطابق سفارش و استاندارد تولید باشد.
کیفیت سطح
وجود خط، خراش، لکه، فرورفتگی یا عیب سطحی بررسی میشود.
خواص مکانیکی
بررسی ویژگیهای زیر:
- استحکام کششی
- تنش تسلیم
- درصد ازدیاد طول
که برای کاربردهای مختلف اهمیت دارند.
شکل ورق
ورق باید ازنظر موجدار بودن، تختی و یکنواختی نیز کنترل شود.
این مرحله اهمیت زیادی دارد. چون ممکن است یک ورق ازنظر ضخامت کاملاً مناسب باشد، اما کیفیت سطح آن برای تولید قطعات ظاهری خودرو یا لوازم خانگی قابلقبول نباشد.
-
مرحله هفتم برش و تبدیل کلاف به شیت
ورق روغنی معمولاً بهصورت کلاف تولید میشود؛ اما بسیاری از مصرفکنندگان به شیتهای برشخورده نیاز دارند. در این مرحله، کلاف وارد خطوط برش میشود.
دو فرآیند اصلی عبارتاند از:
برش طولی
- در این روش، کلاف در جهت طولی به نوارهای باریکتر تقسیم میشود.
- این فرآیند برای تولید نوارهای فولادی با عرضهای مختلف استفاده میشود.
برش عرضی
- در این روش، کلاف به ورقهایی با طول مشخص تبدیل میشود.
بهاینترتیب، محصول نهایی میتواند بهصورت زیر به بازار عرضه شود:
- کلاف
- شیت
- یا نوارهای برشخورده
-
مرحله هشتم روغنکاری و بستهبندی
- در مرحله نهایی، سطح ورق ممکن است با روغن مخصوص پوشش داده شود.
- هدف این روغنکاری، کاهش احتمال خوردگی و زنگزدگی در زمان حملونقل و نگهداری است.
- پسازآن، ورق بستهبندی میشود.
بستهبندی باید از محصول در برابر عوامل مختلف زیر محافظت کند:
- رطوبت
- ضربه
- آلودگی
- زنگزدگی
- و آسیبهای حملونقل.
در این مرحله، مشخصات محصول نیز روی بستهبندی ثبت میشود.
معمولاً اطلاعات زیر برای شناسایی محصول اهمیت دارند؛ مانند:
- ضخامت
- عرض
- وزن
- گرید فولاد
- شماره ذوب
- و مشخصات تولیدکننده
خلاصه مسیر کامل تولید ورق روغنی در یک نگاه
اگر بخواهیم کل فرآیند را ساده کنیم:
۱. تولید ورق گرم
فولاد در دمای بالا نورد میشود.
۲. اسیدشویی
پوستههای اکسیدی از سطح ورق حذف میشوند.
۳. نورد سرد
ضخامت ورق کاهش پیدا میکند و دقت ابعادی آن افزایش مییابد.
۴. آنیل
خواص مکانیکی ورق اصلاح و انعطافپذیری آن تنظیم میشود.
۵. نورد پوستهای یا نورد تمپر (اسکینپس)
صافی سطح و شکل نهایی ورق اصلاح میشود.
۶. کنترل کیفیت
ضخامت، سطح، خواص مکانیکی و ابعاد بررسی میشوند.
۷. برش
کلاف به شیت یا نوارهای موردنیاز تبدیل میشود.
۸. روغنکاری و بستهبندی
محصول برای حمل و مصرف آماده میشود.
تفاوت ورق گرم و ورق روغنی چیست؟
این سؤال یکی از پرتکرارترین سؤالات بازار آهن است.
| ویژگی | ورق گرم | ورق روغنی |
| روش تولید | نورد گرم | نورد سرد |
| دمای فرآیند | بالا | پایینتر |
| کیفیت سطح | نسبتاً زبرتر | صافتر و یکنواختتر |
| دقت ضخامت | کمتر | بیشتر |
| ظاهر | ماتتر | صاف و براقتر |
| قابلیت شکلدهی | وابسته به گرید | معمولاً مناسبتر |
| کاربرد | سازه، مخازن، قطعات سنگین | خودرو، لوازم خانگی، قطعات دقیق |
البته این جدول یک مقایسه کلی است. کیفیت نهایی هر محصول به گرید فولاد، استاندارد تولید و فرآیند کارخانه بستگی دارد.
چرا ورق روغنی گرانتر از ورق گرم است؟
قیمت تولید ورق روغنی یک مرحله اضافه ندارد بلکه مجموعهای از فرآیندهای پیچیدهتر را پشت سر میگذارد.
هزینههای تولید آن شامل موارد زیر است:
- اسیدشویی
- نورد سرد
- عملیات حرارتی
- نورد پوستهای
- کنترل کیفیت دقیقتر
- برش
- روغنکاری
- و بستهبندی تخصصی
- قیمت ورق گرم
- نرخ ارز
- قیمت جهانی فولاد
- عرضه کارخانهها
- میزان واردات
- هزینه انرژی
- تقاضای صنایع پاییندستی
- و شرایط اقتصادی.

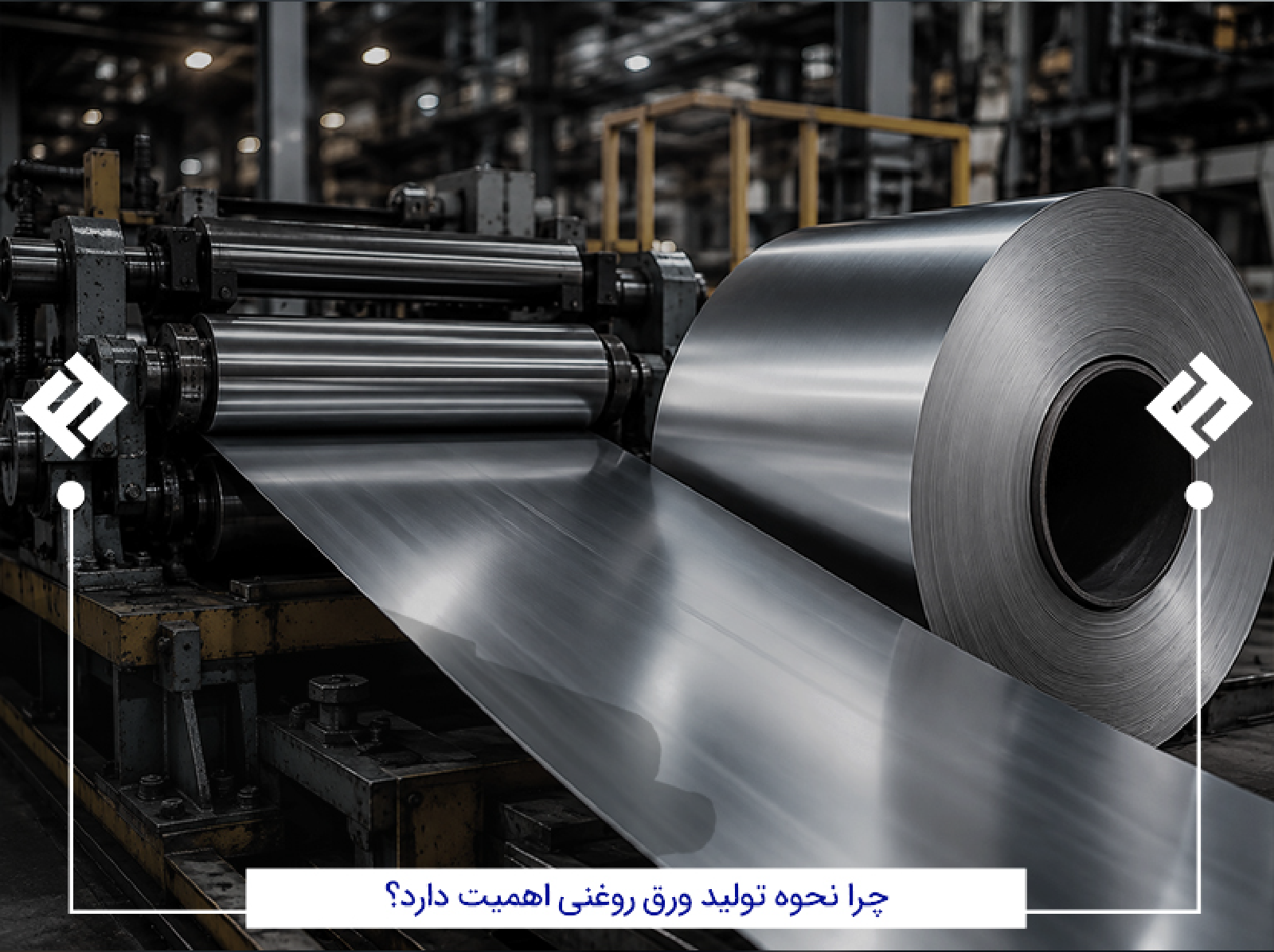

چرا نحوه تولید ورق روغنی اهمیت دارد؟
کیفیت ورق روغنی به فرایند تولید بستگی داشته و از ابتدای فرآیند تولید شکل میگیرد.
-
کیفیت ورق گرم اولیه
اگر ورق گرم اولیه دارای عیوب سطحی یا ترکیب شیمیایی نامناسب باشد، کیفیت محصول نهایی نیز تحت تأثیر قرار میگیرد.
-
کیفیت اسیدشویی
باقی ماندن اکسید روی سطح میتواند کیفیت نورد سرد را کاهش دهد.
-
دقت نورد سرد
کنترل ضخامت و یکنواختی ورق در این مرحله اهمیت زیادی دارد.
-
کنترل عملیات آنیل
دمای نامناسب یا زمان نادرست میتواند خواص مکانیکی ورق را تغییر دهد.
-
کیفیت نورد پوستهای
این مرحله بر صافی سطح و شکل نهایی ورق اثر میگذارد.
-
نگهداری و حملونقل
حتی یک ورق باکیفیت، در صورت نگهداری نامناسب ممکن است دچار زنگزدگی یا آسیب سطحی شود.

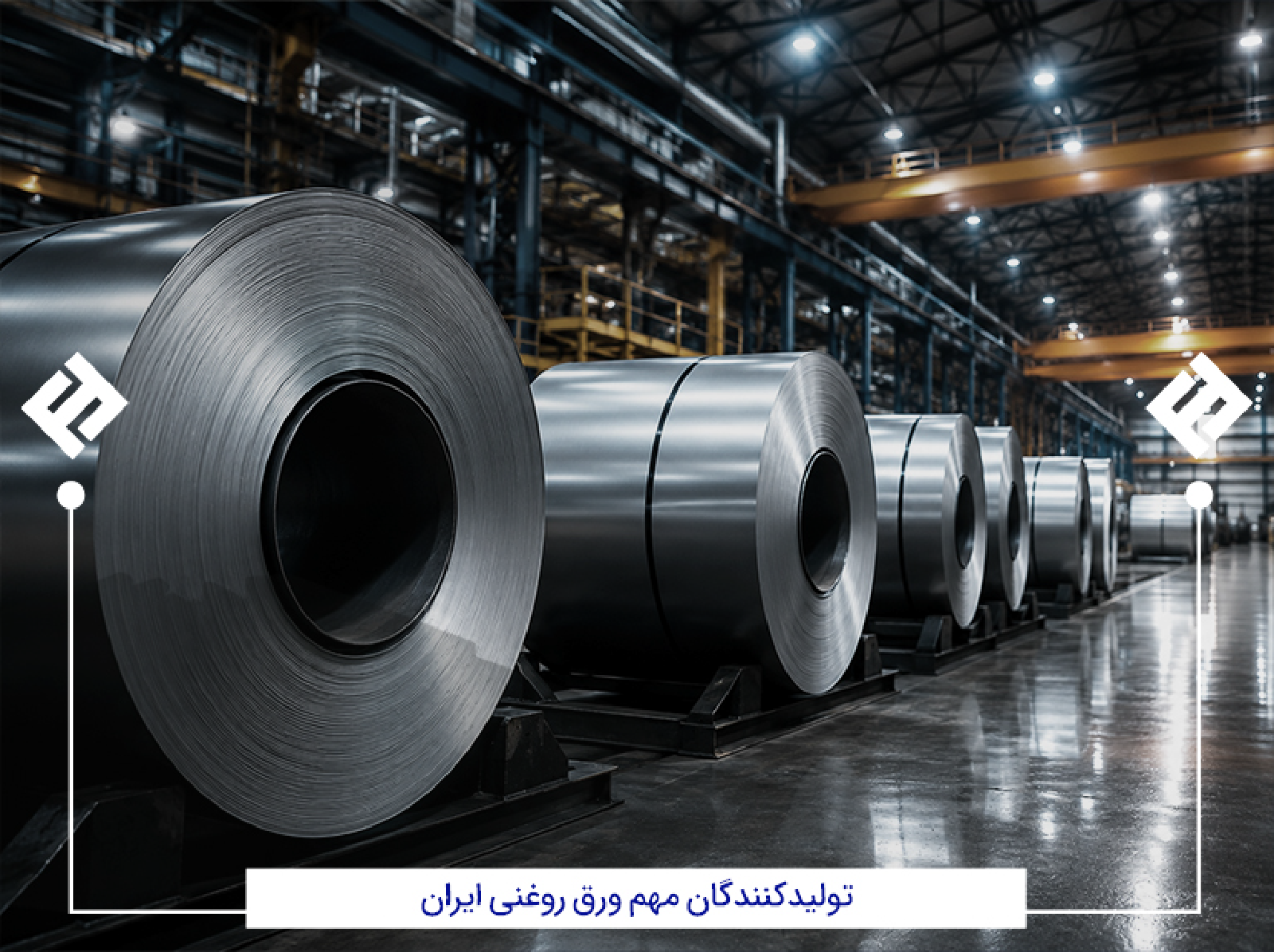

تولیدکنندگان مهم ورق روغنی ایران
- فولاد مبارکه اصفهان:
شناختهشدهترین برند بازار، با کیفیت سطح و تنوع گرید بالا؛ مناسب خودروسازی، لوازم خانگی و قطعات کششی.
- فولاد غرب آسیا:
تولیدکننده تخصصی ورق سرد با رولهای عریض و یکنواخت؛ مناسب مصرف صنعتی، پروفیلسازی و تولید ورقهای پوششدار.
- فولاد هفت الماس:
مناسب ضخامتهای پایین، رولهای نواری و سفارشهای برشخورده؛ پرکاربرد در لوازم خانگی، قطعهسازی و بستهبندی فلزی.
| کارخانه | ضخامتهای رایج موجود در بازار (میلیمتر) | عرضهای رایج میلیمتر | گرید رایج بازار | وزن رول |
| فولاد مبارکه | حدود ۰٫۵ تا ۲؛ پرمصرف: ۰٫۵، ۰٫۷، ۱، ۱٫۲۵، ۱٫۵ و ۲ | ۱۰۰۰ و ۱۲۵۰ | عمدتاً ST12 ؛ ST13 و ST14 معمولاً سفارشیتر | 4 تا ۲۵ تن |
| فولاد غرب آسیا | معمولاً ۰٫۴ تا ۲؛ پرمصرف: ۰٫۵ تا ۱٫۵ | ۱۰۰۰ و ۱۲۵۰ | عمدتاً ST12 | حداکثر 19 تن |
| هفت الماس | معمولاً ۰٫۴ تا ۲؛ پرمصرف: ۰٫۴، ۰٫۵، ۰٫۸، ۱، ۱٫۲۵ و ۲ | ۱۰۰۰ و ۱۲۵۰ | عمدتاً ST12 | 16 تا حدود ۲3 تن |
راهنمای خرید: برای مصارف عمومی معمولاً گرید ST12 ، برای کشش متوسط ST13 و برای کشش عمیق ST14 انتخاب میشود. پیش از خرید، ضخامت واقعی، عرض، وزن رول، گرید، کیفیت سطح و سلامت لبهها بررسی شود.
ورق روغنی محصول یک مرحله نیست
ورق روغنی از یک مرحله ساده نورد سرد به وجود نمیآید. مسیر تولید آن از ورق گرم آغاز میشود و از چند مرحله مهم عبور میکند:
ورق گرم به مرحله اسیدشویی به مرحله نورد سرد به مرحله آنیل به مرحله نورد پوستهای به مرحله کنترل کیفیت به مرحله برش و درنهایت به مرحله روغنکاری و بستهبندی.
فرآیند تولید ورق روغنی یکی از مهمترین فاکتورها در تعیین قیمت و خواص مطلوب این محصول است. هر مرحله، بخشی از کیفیت نهایی محصول را تعیین میکند. این ورقها به دلیل تولید به روش نورد سرد، حاوی سطح صیقلی، تلورانس ابعادی دقیقتر نسبت به ورق سیاه و قیمت گرانتری هستند. اصطلاح روغنی نیز به دلیل همین کیفیت سطحی مناسب به این ورقها اطلاق میشود. ورقهای روغنی نورد سرد در مصارفی مانند ساخت لوازمخانگی، بدنه خودرو و ساخت مقاطع گالوانیزه کاربرد داشته و توسط کارخانههای فولاد مبارکه، هفت الماس و فولاد غرب در ایران تولید میشوند.
