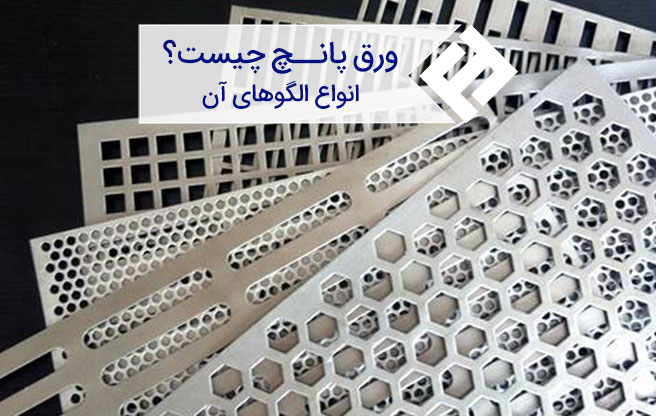

ورق پانچ چیست ؟ مشخصات ، کاربردها و انواع الگوهای آن
ورق پانچ را نمی‌توان صرفاً محصولی از انواع ورق فولادی با چند ردیف سوراخ دانست. قطر دهانه‌ها، فاصله میان آن‌ها، ضخامت ورق و حتی حاشیههای بدون سوراخ، در عملکرد نهایی محصول نقش دارند. همین جزئیات مشخص می‌کنند که یک ورق برای ساخت سرند صنعتی مناسب است یا باید در نمای ساختمان، دریچه تهویه یا حفاظ ماشین‌آلات به کار برود.
برای مثال، در یک سیستم تهویه معمولاً عبور هوا اهمیت زیادی دارد؛ اما در سرند، اندازه دهانه‌ها باید با ابعاد مواد مورد جداسازی هماهنگ باشد. اگر ورق قرار است نقش حفاظ داشته باشد، استحکام و اندازه سوراخها هم اهمیت پیدا می‌کنند.
بنابراین، هنگام خرید ورق پانچ نباید فقط به قیمت یا ظاهر آن توجه کرد. شناخت مشخصات فنی و تطبیق آن‌ها با نیاز پروژه، از هزینه‌های اضافی و انتخاب اشتباه جلوگیری می‌کند.

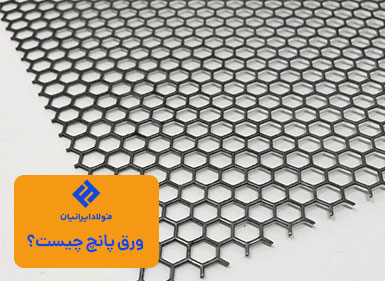

ورق پانچ چیست؟
ورق پانچ (Perforated Metal Sheet) نوعی ورق فلزی است که با استفاده از دستگاه پرس و ابزار پانچ یا تجهیزات مناسب دیگر، سوراخ‌هایی با شکل و ابعاد مشخص روی آن ایجاد میشود. این سوراخها می‌توانند گرد، مربعی، مستطیلی، شیار‌دار، شش‌ضلعی یا سفارشی باشند.
این محصول از جنس‌های مختلفی مانند فولاد سیاه، فولاد گالوانیزه، استیل ضدزنگ و آلومینیوم تولید میشود. انتخاب جنس به شرایط محیطی، استحکام موردنیاز، وزن و بودجه پروژه بستگی دارد.
مهم‌ترین ویژگی ورق پانچ، فراهم کردن امکان عبور هوا، نور یا مواد از میان دهانه‌هاست؛ درحالی‌که بخشی از ساختار فلزی ورق حفظ میشود. میزان عبور و مقاومت مکانیکی محصول نیز به ضخامت، شکل سوراخها و نحوه چیدمان آن‌ها وابسته است.
مشخصات فنی ورق پانچ
پیش از سفارش، بهتر است مشخصات زیر بررسی شوند. این پارامترها در کنار هم، ویژگی‌های محصول نهایی را تعیین می‌کنند.
| مشخصه | اهمیت در انتخاب |
| جنس ورق | تعیین‌کننده مقاومت در برابر خوردگی، وزن و هزینه |
| ضخامت | مؤثر بر استحکام، وزن و قابلیت ساخت |
| شکل و ابعاد سوراخ | تعیین‌کننده نوع عبور هوا، نور یا مواد |
| گام سوراخکاری | مشخص‌کننده فاصله مرکز تا مرکز سوراخها |
| درصد سطح باز | نشان‌دهنده سهم دهانه‌ها از کل سطح ورق |
| ابعاد ورق | مؤثر بر پرت مواد، حمل و نصب |
| حاشیه بدون سوراخ | مهم برای پیچ‌کاری، جوشکاری و اتصال به قاب |
درصد سطح باز ورق پانچ چیست؟
درصد سطح باز (Open Area) نشان می‌دهد چه سهمی از سطح اسمی ورق را سوراخها تشکیل می‌دهند. این عدد در انتخاب ورق برای تهویه، سرند و پوشش تجهیزات اهمیت دارد؛ زیرا میزان فضای باز را مشخص می‌کند.
برای محاسبه این مقدار در ورقی با سوراخ‌های گرد و چیدمان مستقیم مربعی، می‌توان از رابطه زیر استفاده کرد:
درصد سطح باز = (مساحت یک سوراخ ÷ مساحت سلول تکرارشونده) × ۱۰۰
افزایش سطح باز معمولاً عبور هوا یا مواد را بیشتر می‌کند، اما مقدار فلز باقی‌مانده میان سوراخها را کاهش می‌دهد. به همین دلیل، در کاربردهای تحت بار یا ضربه نباید صرفاً براساس بیشترین سطح باز تصمیم گرفت.
قطر سوراخ، گام و فاصله خالی چه تفاوتی دارند؟
این سه مشخصه در سفارش اهمیت زیادی دارند و نباید به‌جای یکدیگر استفاده شوند.
| اصطلاح | تعریف |
| قطر سوراخ | اندازه دهانه در سوراخ‌های گرد |
| گام سوراخکاری | فاصله مرکز تا مرکز دو سوراخ مجاور |
| فاصله خالی | فاصله میان لبه دو سوراخ مجاور |
برای مثال، اگر قطر سوراخ ۸ میلی‌متر و گام آن ۱۲ میلی‌متر باشد، فاصله خالی بین دو سوراخ مجاور در همان راستا ۴ میلی‌متر است.
تعیین قطر بدون مشخص کردن گام، اطلاعات کاملی درباره تراکم سوراخها نمی‌دهد. در سفارش‌های دقیق، بهتر است نقشه سوراخکاری مبنای تولید قرار بگیرد.
انواع ورق پانچ براساس جنس
جنس ورق باید با شرایط استفاده هماهنگ باشد. گزینه‌های رایج عبارت‌اند از:
- ورق پانچ سیاه: برای حفاظ‌های صنعتی، قطعات ماشین‌آلات و کاربردهایی که هزینه اولیه اهمیت دارد، استفاده میشود. در محیط‌های مستعد خوردگی ممکن است به پوشش محافظ نیاز داشته باشد.
- ورق پانچ گالوانیزه: برای بسیاری از کاربردهای ساختمانی و محیط‌های در معرض رطوبت مناسب است. کیفیت پوشش و وضعیت لبههای برشخورده باید بررسی شود.
- ورق پانچ استیل: در محیط‌های خورنده، تجهیزات صنعتی و کاربردهایی که نظافت آسان اهمیت دارد، استفاده میشود. انتخاب گرید استیل به شرایط محیط و مواد در تماس با ورق بستگی دارد.
- ورق پانچ آلومینیوم: به دلیل وزن کمتر نسبت به بسیاری از ورق‌های فولادی، در نما، سقف کاذب و پوشش‌های سبک کاربرد دارد. البته مقاومت مکانیکی آن با فولاد یکسان نیست. به دلیل کاربرد ورق آلومینیوم و مزایایی مثل دوام، مقاومت در برابر خوردگی ، زنگ ، حرارت و استحکام بالا ؛ ورق پانچ آلومینیومی بسیار مورد توجه است.
برای انتخاب درست، فقط نام جنس کافی نیست. شرایط محیطی، نوع بارگذاری، عملیات تکمیلی و عمر مورد انتظار محصول نیز باید در نظر گرفته شوند.

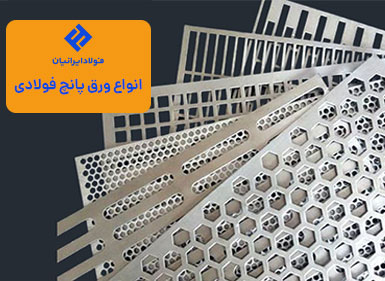

انواع الگوهای سوراخکاری ورق پانچ
شکل سوراخها و نحوه قرار گرفتن آن‌ها کنار یکدیگر، ظاهر و عملکرد ورق را تغییر می‌دهد. جدول مقایسه الگوهای ورق پانچ و کاربرد هریک را در زیر مشاهده می کنید:
| الگوی سوراخکاری | ویژگی اصلی | کاربردهای متداول |
| گرد با چیدمان مستقیم | ردیف‌های منظم و هم‌راستا | حفاظ، پوشش و پنل |
| گرد با چیدمان مورب | جابه‌جایی سوراخها در ردیف‌های مجاور | سرند و تهویه |
| مربعی | دهانه‌های چهارگوش | سبد صنعتی و جداسازی |
| مستطیلی و شیاری | دهانه‌های کشیده و جهت‌دار | دریچه و تجهیزات صنعتی |
| شش‌ضلعی | آرایش هندسی لانه‌زنبوری | معماری و پوشش تجهیزات |
| سفارشی | امکان طراحی متناسب با پروژه | نما و دکوراسیون |

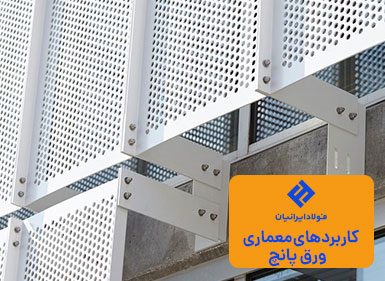

کاربردهای ورق پانچ در صنعت و ساختمان
این محصول در پروژه‌های ساختمانی، صنعتی و دکوراتیو استفاده میشود، اما معیار انتخاب در هر بخش متفاوت است.
| کاربرد | معیارهای مهم |
| نمای ساختمان و سقف کاذب | ظاهر، وزن، دوام پوشش و نحوه اتصال |
| حفاظ ماشین‌آلات | استحکام، اندازه دهانه و الزامات ایمنی |
| دریچه و پوشش فن | سطح باز و مقاومت مکانیکی |
| سرند و جداسازی مواد | اندازه دهانه و مقاومت سایشی |
| تجهیزات صنعتی | جنس، ضخامت و شرایط کاری |
| دکوراسیون داخلی | طرح، کیفیت سطح و یکنواختی سوراخها |
در سیستم تهویه، سطح باز تنها معیار نیست و افت فشار و شرایط جریان هوا نیز باید در طراحی سیستم بررسی شود. در سرند، ابعاد سوراخها باید با اندازه مواد مورد جداسازی تناسب داشته باشد و احتمال گرفتگی دهانه‌ها هم در نظر گرفته شود.
برای حفاظ ماشین‌آلات، ورق باید با توجه به خطرات دستگاه و الزامات ایمنی انتخاب شود. استفاده از ورق پانچ به‌تنهایی ایمنی مجموعه را تضمین نمی‌کند؛ اندازه سوراخها، فاصله حفاظ از قطعات متحرک و نحوه نصب نیز اهمیت دارند.
همچنین، این محصول جایگزین همه انواع فیلتر نیست. برای جداسازی ذرات بسیار ریز، توری با چشمه مناسب یا فیلتر تخصصی ممکن است انتخاب کارآمدتری باشد.
مزایا و محدودیتهای ورق پانچ
از مهم‌ترین مزایای این محصول می‌توان به موارد زیر اشاره کرد:
- عبور هوا، نور و مواد از دهانه‌ها
- کاهش وزن نسبت به ورق توپر هم‌اندازه و هم‌ضخامت
- تنوع در شکل و آرایش سوراخها
- قابلیت استفاده در کاربردهای صنعتی، ساختمانی و دکوراتیو
- امکان تولید با جنس‌ها و ضخامت‌های مختلف، در محدوده توان ساخت
در مقابل، سوراخکاری سطح فلزی مؤثر را کاهش می‌دهد و ممکن است استحکام ورق را نسبت به نمونه توپر هم‌ضخامت پایین بیاورد. احتمال گرفتگی دهانه‌ها، خوردگی در پوشش آسیب‌دیده و محدودیت تولید برخی الگوها نیز باید در نظر گرفته شود.
اگر ورق به قاب متصل میشود، وجود حاشیه کافی برای پیچ‌کاری یا جوشکاری ضروری است. در کاربردهای حساس یا تحت بار، انتخاب ضخامت و الگوی سوراخکاری باید براساس شرایط واقعی استفاده و محاسبات فنی انجام شود.
چگونه ورق پانچ مناسب پروژه را انتخاب کنیم؟
بهتر است انتخاب از کاربرد شروع شود. مشخص کنید ورق قرار است چه کاری انجام دهد و چه محدودیت‌هایی دارد.
- برای تهویه: میزان عبور هوا، درصد سطح باز و مقاومت مکانیکی را بررسی کنید.
- برای سرند: اندازه دهانه‌ها را با ابعاد مواد مورد جداسازی تطبیق دهید و مقاومت سایشی را در نظر بگیرید.
- برای نما: جنس، وزن، کیفیت سطح و دوام در برابر شرایط جوی را بسنجید.
- برای حفاظ صنعتی: ضخامت، اندازه سوراخها، نحوه اتصال و الزامات ایمنی را مشخص کنید.
- برای محیط مرطوب یا خورنده: جنس فلز، گرید و نوع پوشش محافظ را متناسب با محیط انتخاب کنید.
اگر ورق قرار است خم‌کاری، جوشکاری یا پوشش‌دهی شود، این عملیات را از ابتدا در برنامه سفارش قرار دهید. محل سوراخها نباید بدون بررسی با خطوط خم یا نقاط اتصال تداخل داشته باشد. همچنین، کیفیت لبه‌ها و تلرانس ابعادی در محصولاتی که باید دقیق مونتاژ شوند، اهمیت زیادی دارد.
اشتباهات رایج هنگام خرید ورق پانچ
چند خطای متداول می‌تواند باعث شود محصول خریداری‌شده با نیاز پروژه مطابقت نداشته باشد:
- اعلام قطر بدون گام: این دو مشخصه باید جداگانه تعیین شوند؛ قطر به‌تنهایی تراکم سوراخها را مشخص نمی‌کند.
- نادیده گرفتن حاشیه ورق: در صورت نیاز به پیچ‌کاری یا اتصال به قاب، فضای بدون سوراخ باید از ابتدا مشخص شود.
- انتخاب ضخامت فقط براساس قیمت: در کاربردهای تحت بار، کاهش ضخامت یا افزایش سطح باز می‌تواند بر استحکام اثر بگذارد.
- بی‌توجهی به عملیات تکمیلی: خم‌کاری، جوشکاری و پوشش‌دهی ممکن است بر انتخاب جنس و ترتیب ساخت تأثیر بگذارند.
- مقایسه قیمت محصولات متفاوت: برای مقایسه معتبر، جنس، ضخامت، ابعاد، الگوی سوراخکاری و خدمات تکمیلی باید مشخص باشند.
قیمت ورق پانچ چگونه تعیین میشود؟
قیمت این محصول از هزینه ورق پایه، عملیات سوراخکاری و خدمات تکمیلی تأثیر می‌گیرد. به همین دلیل، دو ورق با ابعاد خارجی یکسان ممکن است قیمت متفاوتی داشته باشند.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
- جنس ورق: قیمت فولاد سیاه، گالوانیزه، استیل و آلومینیوم یکسان نیست.
- ضخامت و ابعاد: وزن ورق پایه و مقدار مواد مصرفی بر هزینه اثر می‌گذارند.
- نوع سوراخکاری: شکل، قطر، گام و تراکم سوراخها بر زمان و پیچیدگی تولید مؤثرند.
- سفارشی بودن سفارش: الگوهای خاص ممکن است به آماده‌سازی ابزار یا تنظیمات جداگانه نیاز داشته باشند.
- خدمات تکمیلی: برش، خم‌کاری، پرداخت سطح یا پوشش محافظ می‌تواند هزینه نهایی را تغییر دهد.
- تعداد سفارش و حمل: تیراژ، بسته‌بندی و محل تحویل نیز در پیش‌فاکتور اثر دارند.
مبنای قیمتگذاری به نوع محصول و روش فروش تأمینکننده بستگی دارد؛ ممکن است قیمت براساس وزن، ابعاد یا مشخصات سفارش اعلام شود. در سفارش‌های سفارشی، هزینه آماده‌سازی و تنظیم تجهیزات نیز باید روشن باشد.
برای استعلام قیمت دقیق چه اطلاعاتی لازم است؟
برای دریافت پیش‌فاکتور قابل مقایسه، بهتر است اطلاعات زیر را در اختیار فروشنده یا تولیدکننده قرار دهید:
- جنس و ضخامت ورق
- طول و عرض موردنیاز
- شکل و ابعاد سوراخها
- فاصله مرکز تا مرکز سوراخها
- نوع چیدمان سوراخها و درصد سطح باز، در صورت مشخص بودن
- عرض حاشیههای بدون سوراخ
- تعداد ورق‌ها و محل تحویل
- نیاز به برش، خم‌کاری یا پوشش‌دهی
اگر طرح اختصاصی است، نقشه فنی معمولاً از توضیح شفاهی دقیق‌تر خواهد بود. همچنین، پیش از نهایی کردن خرید، زمان تحویل، تلرانس ابعادی، کیفیت لبه‌ها و موارد مشمول قیمت را بررسی کنید.
هنگام مقایسه پیش‌فاکتورها، تنها به مبلغ نهایی توجه نکنید. گاهی اختلاف قیمت به تفاوت ضخامت، تراکم سوراخها، کیفیت پرداخت یا خدماتی برمی‌گردد که در پیشنهاد فروشنده دیگر لحاظ نشده است. در این لینک می توانید قیمت ورق پانچ و سایر مقاطع فولادی را استعلام بگیرید.
ورق پانچ آماده بخریم یا سفارشی؟
اگر مشخصات پروژه با ابعاد و الگوهای متداول بازار هماهنگ باشد، خرید محصول آماده می‌تواند زمان تأمین را کاهش دهد.
اما برای ابعاد خاص، سوراخکاری اختصاصی یا حاشیههای بدون سوراخ، سفارش تولید براساس نقشه گزینه مناسب‌تری است. در این حالت، بهتر است پیش از ثبت سفارش، مشخصات فنی و نمونه نقشه با تولیدکننده تطبیق داده شود.
تفاوت ورق پانچ با توری فلزی و ورق اکسپندد متال
این سه محصول ممکن است در برخی کاربردها جایگزین یکدیگر شوند، اما روش ساخت و ویژگی‌های متفاوتی دارند.
| محصول | ویژگی اصلی | کاربردهای متداول |
| ورق پانچ | سوراخ‌های مشخص روی ورق فلزی | سرند، تهویه، حفاظ و نما |
| توری فلزی | شبکه‌ای از مفتول‌ها یا رشته‌های فلزی | حفاظ، جداسازی و برخی کاربردهای فیلتراسیون |
| ورق اکسپندد متال | شبکه یکپارچه حاصل از برش و کشش ورق | حفاظ، پوشش مشبک و اجزای معماری |
در ورق پانچ، شکل و ابعاد دهانه‌ها براساس الگوی سوراخکاری تعیین می‌شوند. توری فلزی برای کاربردهایی که چشمه‌های شبکه‌ای اهمیت دارند مناسب است و اکسپندد متال به دلیل ساختار یکپارچه خود در برخی حفاظ‌ها و پوشش‌ها به کار می‌رود.
انتخاب میان این محصولات باید با توجه به اندازه دهانه، استحکام موردنیاز، نحوه نصب و هزینه تمام‌شده انجام شود.
خرید و سفارش ورق پانچ
پیش از ثبت سفارش، این موارد را کنترل کنید:
- جنس و ضخامت ورق مشخص است.
- ابعاد کلی ورق و تعداد موردنیاز تعیین شده‌اند.
- شکل و اندازه سوراخها و گام سوراخکاری مشخص‌اند.
- حاشیههای بدون سوراخ و محل اتصالات در نقشه آمده‌اند.
- عملیات تکمیلی و نوع پوشش، در صورت نیاز، تعیین شده‌اند.
- زمان تحویل، هزینه حمل و مبنای قیمت روشن است.
در سفارش‌های دقیق، نقشه فنی باید مرجع تولید و کنترل محصول باشد. مشخص کردن این جزئیات از ابتدا، احتمال مغایرت محصول تحویلی با نیاز پروژه را کاهش می‌دهد.
سخن پایانی
انتخاب ورق پانچ به تطبیق مشخصات فنی با کاربرد نهایی بستگی دارد. برای تهویه، سطح باز و شرایط جریان هوا اهمیت دارند؛ برای سرند، اندازه دهانه و مقاومت سایشی تعیین‌کننده‌اند؛ و در نما، جنس، وزن و دوام سطح باید بررسی شوند.
هنگام خرید، جنس و ضخامت را در کنار شکل سوراخها، گام، حاشیههای اتصال و خدمات تکمیلی ارزیابی کنید. برای سفارش‌های سفارشی نیز نقشه فنی و امکان تولید را پیش از توافق بر سر قیمت نهایی مشخص کنید.
