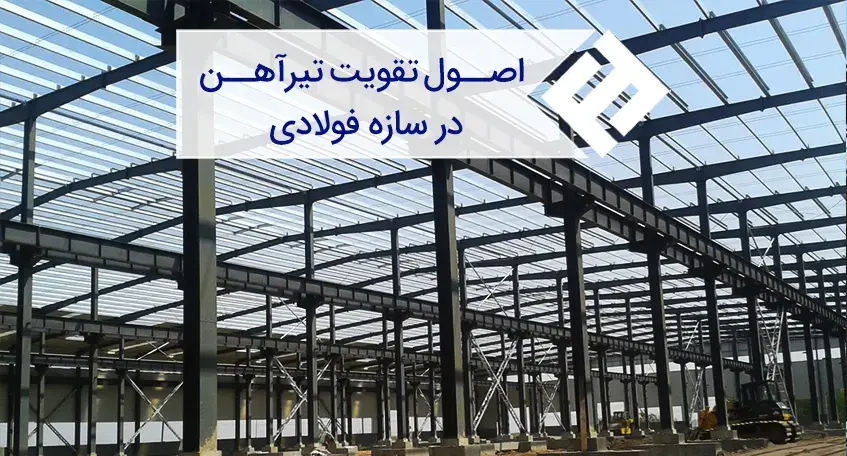

روش های تقویت تیرآهن در ساختمان
تیرآهن از کاربرد بهعنوان ستون در سازههای فلزی گرفته تا ساخت سوله با تیرآهن، یکی از مهمترین اجزای باربر در ساختمانهای فولادی و بسیاری از سازههای صنعتی است؛ اما این تصور که یک تیرآهن پس از نصب تا پایان عمر ساختمان بدون تغییر باقی میماند، همیشه درست نیست. تغییر کاربری ساختمان، افزایش بارهای وارد بر سازه، اجرای طبقات جدید، خطاهای طراحی، خوردگی یا آسیبهای ناشی از زلزله و آتشسوزی، همگی میتوانند ظرفیت باربری تیرآهن را کاهش دهند یا نیاز به افزایش مقاومت آن را ایجاد کنند.
در چنین شرایطی، تعویض کامل تیرآهن همیشه بهترین یا اقتصادیترین راهکار نیست. مهندسان سازه معمولاً با استفاده از روشهای مختلف تقویت تیرآهن، ظرفیت باربری عضو را افزایش داده و عملکرد آن را بهبود میبخشند. انتخاب روش مناسب نیز به عواملی مانند میزان آسیب، نوع سازه، بودجه پروژه و شرایط اجرایی بستگی دارد.
در این مقاله با مهمترین روشهای تقویت تیرآهن در ساختمان، مزایا و محدودیتهای هر روش و نکات مهم انتخاب آنها آشنا میشوید تا بتوانید متناسب با شرایط پروژه، بهترین راهکار را انتخاب کنید.
تقویت تیرآهن چیست؟
تقویت تیرآهن به مجموعه اقداماتی گفته میشود که با هدف افزایش ظرفیت باربری، کاهش تغییرشکل، بهبود عملکرد سازه و افزایش ایمنی روی تیرهای فولادی انجام میشود. در بسیاری از پروژهها و کاربردها مانند تیرآهن راه پله و تیرآهن بادبند، تیرآهن موجود ازنظر ابعاد یا مقاومت برای شرایط جدید کافی نیست. بهجای تخریب و جایگزینی تیر، میتوان با روشهای مهندسی، مقاومت خمشی، برشی یا پیچشی آن را افزایش داد. تقویت تیرآهن تنها در ساختمانهای قدیمی انجام نمیشود؛ حتی در پروژههای نوساز نیز ممکن است پس از تغییر نقشه یا افزایش بارهای طراحی، نیاز به مقاومسازی برخی تیرها وجود داشته باشد.تیرآهن چه زمانی به تقویت نیاز دارد؟
تصمیم برای تقویت تیرآهن باید بر اساس بررسیهای فنی و محاسبات مهندسی انجام شود. بااینحال، برخی شرایط بیش از سایر موارد نیاز به مقاومسازی را ایجاد میکنند.۱. تغییر کاربری ساختمان
یکی از رایجترین دلایل تقویت تیرآهن، تغییر کاربری سازه است. برای مثال، تبدیل یک ساختمان اداری به انبار یا نصب تجهیزات صنعتی سنگین، بارهای وارد بر تیرها را افزایش میدهد و ممکن است ظرفیت اولیه آنها کافی نباشد.۲. اضافه شدن طبقات
در برخی پروژههای بازسازی، یک یا چندطبقه به ساختمان اضافه میشود. این موضوع باعث افزایش بارهای ثقلی شده و در بسیاری از موارد، تیرهای موجود باید تقویت شوند.۳. اجرای دهانههای بزرگتر
حذف ستونها یا تغییر معماری ساختمان ممکن است باعث افزایش طول دهانه تیرها شود. در این شرایط، برای کنترل خیز و افزایش مقاومت، تقویت تیرآهن ضروری خواهد بود. تیرآهن اصفهان و اهواز و فایکو جزو برترین برندهای موجود در بازار برای چنین منظوری هستند.۴. خوردگی و زنگزدگی
در محیطهای مرطوب یا صنعتی، خوردگی فولاد بهمرور زمان باعث کاهش سطح مقطع تیر و افت مقاومت آن میشود. اگر میزان خوردگی قابلتوجه باشد، مقاومسازی یا تعویض عضو باید در دستور کار قرار گیرد.۵. آسیبهای ناشی از زلزله یا آتشسوزی
زلزله، حریق یا ضربههای شدید میتوانند باعث تغییر شکل، کمانش موضعی یا کاهش مقاومت فولاد شوند. در چنین شرایطی، پس از ارزیابی فنی، ممکن است تقویت تیرآهن بهعنوان راهکار اصلی انتخاب شود.
پیش از تقویت تیرآهن چه بررسیهایی باید انجام شود؟
یکی از اشتباهات رایج در برخی پروژهها، اجرای عملیات تقویت بدون بررسی دقیق وضعیت تیر است. درحالیکه پیش از هر اقدامی، مهندس سازه باید موارد زیر را ارزیابی کند:
- میزان بارهای وارد بر تیر
- ظرفیت واقعی تیر موجود
- میزان خوردگی یا آسیب
- کیفیت اتصالات و جوشها
- مقدار خیز تیر
- وضعیت ستونها و اعضای متصل
- امکان اجرای روش تقویت در محل پروژه
این بررسیها مشخص میکنند که آیا تقویت امکانپذیر است یا تعویض تیر اقتصادیتر خواهد بود.
روشهای تقویت تیرآهن در ساختمان
بسته به نوع ضعف تیر و شرایط پروژه، روشهای مختلفی برای افزایش مقاومت آن وجود دارد.
۱. تقویت تیرآهن با ورق فولادی
یکی از متداولترین روشهای مقاومسازی، استفاده از ورق فولادی است. در این روش، ورقهایی با ضخامت مشخص به بال یا جان تیر جوش داده میشوند تا ظرفیت خمشی یا برشی آن افزایش یابد.
مزایا
- افزایش قابلتوجه مقاومت
- اجرای نسبتاً ساده
- دسترسی آسان به مصالح
- مناسب برای اکثر پروژهها
محدودیتها
- افزایش وزن سازه
- نیاز به جوشکاری باکیفیت
- احتمال ایجاد تنشهای ناشی از جوش در صورت اجرای نامناسب
این روش معمولاً برای ساختمانهای فولادی، سولهها و پروژههای صنعتی کاربرد فراوانی دارد.
۲. تقویت تیرآهن با نبشی و تسمه
در این روش، نبشی یا تسمه فولادی در محلهای مشخص به تیر متصل میشود تا سختی و مقاومت آن افزایش یابد. این روش بیشتر زمانی استفاده میشود که هدف، تقویت موضعی یا بهبود عملکرد اتصال باشد.
مزایا
- هزینه مناسب
- اجرای سریع
- مناسب برای تقویت اتصالات
محدودیتها
- تأثیر کمتر نسبت به استفاده از ورق در افزایش ظرفیت کلی تیر
- نیاز به طراحی دقیق محل نصب
۳. تقویت تیرآهن با ورق روسری و زیرسری
یکی از روشهای رایج برای افزایش مقاومت خمشی تیر، نصب ورق روی بال فوقانی (ورق روسری) یا بال تحتانی (ورق زیرسری) است. ورق زیرسری معمولاً برای افزایش مقاومت در برابر لنگر مثبت استفاده میشود، درحالیکه ورق روسری در نواحی لنگر منفی کاربرد بیشتری دارد.
این روش در پروژههای بازسازی ساختمان و تقویت تیرهای دارای خیز زیاد بسیار متداول است.
۴. تقویت تیرآهن با ژاکت فولادی
ژاکت فولادی یکی از مؤثرترین روشهای مقاومسازی تیرهای آسیبدیده است. در این روش، تیر موجود با ورقها یا پروفیلهای فولادی احاطهشده و یک مقطع مرکب با ظرفیت بالاتر ایجاد میشود.
مزایا
- افزایش چشمگیر مقاومت
- بهبود رفتار خمشی و برشی
- مناسب برای تیرهای فرسوده
محدودیتها
- هزینه بیشتر
- اجرای پیچیدهتر
- افزایش وزن عضو
این روش معمولاً در پروژههای مقاومسازی ساختمانهای قدیمی یا سازههای صنعتی سنگین استفاده میشود.
۵. تقویت تیرآهن با الیاف FRP
در سالهای اخیر، استفاده از پلیمرهای مسلح به الیاف (FRP) بهعنوان روشی نوین برای مقاومسازی سازهها موردتوجه قرار گرفته است. در این روش، صفحات یا نوارهای FRP با استفاده از چسبهای مخصوص به سطح تیر متصل میشوند.
مزایا
- وزن بسیار کم
- مقاومت بالا
- اجرای سریع
- مقاومت مناسب در برابر خوردگی
محدودیتها
- هزینه اولیه نسبتاً بالا
- نیاز به اجرای تخصصی
- حساسیت به شرایط آمادهسازی سطح
این روش بیشتر در پروژههایی کاربرد دارد که افزایش وزن سازه مجاز نیست.
مقایسه روشهای تقویت تیرآهن
| روش تقویت | میزان افزایش مقاومت | هزینه اجرا | سرعت اجرا | کاربرد اصلی |
|---|---|---|---|---|
| ورق فولادی | زیاد | متوسط | مناسب | ساختمان و سوله |
| نبشی و تسمه | متوسط | کم | زیاد | تقویت اتصالات |
| ورق روسری و زیرسری | زیاد | متوسط | مناسب | افزایش مقاومت خمشی |
| ژاکت فولادی | بسیار زیاد | زیاد | متوسط | مقاومسازی اساسی |
| FRP | زیاد | زیاد | زیاد | پروژههای خاص و مقاومسازی نوین |
انتخاب بهترین روش، به عواملی مانند نوع ضعف تیر، میزان بارهای وارد بر سازه، محدودیتهای اجرایی و بودجه پروژه بستگی دارد. در بخش دوم مقاله، به این موضوع میپردازیم که برای هر شرایط، کدام روش تقویت مناسبتر است، چه نکاتی باید در طراحی و اجرا رعایت شود و رایجترین اشتباهات در مقاومسازی تیرآهن کداماند.
چگونه بهترین روش تقویت تیرآهن را انتخاب کنیم؟
هیچ روشی را نمیتوان بهعنوان بهترین روش تقویت تیرآهن برای تمام پروژهها معرفی کرد. انتخاب روش مناسب به عواملی مانند نوع آسیب، میزان بار وارد بر سازه، شرایط اجرایی، بودجه، امکان توقف بهرهبرداری از ساختمان و نظر مهندس محاسب بستگی دارد.
بهعنوانمثال، اگر تنها ظرفیت خمشی تیر کافی نباشد، استفاده از ورقهای تقویتی روی بال تیر میتواند راهکار مناسبی باشد؛ اما اگر تیر دچار خوردگی شدید یا کاهش سطح مقطع شده باشد، ممکن است ژاکت فولادی یا حتی تعویض عضو، گزینه مطمئنتری باشد.
به همین دلیل، قبل از انتخاب روش تقویت، باید وضعیت واقعی تیر و علت ضعف آن بهطور دقیق بررسی شود.
جدول انتخاب روش تقویت بر اساس نوع مشکل تیرآهن
یکی از سؤالات رایج کارفرمایان این است که برای هر نوع آسیب یا ضعف تیرآهن، کدام روش تقویت مناسبتر است؟ جدول زیر یک راهنمای سریع برای انتخاب اولیه ارائه میدهد. البته تصمیم نهایی باید بر اساس محاسبات سازهای انجام شود.
| مشکل تیرآهن | روش پیشنهادی | دلیل انتخاب |
|---|---|---|
| خیز بیش از حد تیر | ورق زیرسری یا افزایش مقطع | افزایش مقاومت خمشی و کاهش تغییرشکل |
| کمبود مقاومت خمشی | ورق فولادی روی بال یا زیر بال | افزایش ممان اینرسی و ظرفیت خمشی |
| ضعف برشی جان تیر | نصب ورق تقویتی روی جان یا سختکننده (Stiffener) | افزایش ظرفیت برشی |
| ضعف در محل اتصال تیر به ستون | نبشی، تسمه یا ورق اتصال | بهبود انتقال نیرو و عملکرد اتصال |
| خوردگی سطحی | پاکسازی، پوشش ضدخوردگی و تقویت موضعی | جلوگیری از پیشرفت خوردگی |
| خوردگی شدید یا کاهش سطح مقطع | ژاکت فولادی یا تعویض تیر | بازیابی ظرفیت باربری |
| تغییر کاربری و افزایش بار | ورق فولادی یا ژاکت فولادی | افزایش ظرفیت باربری سازه |
| آسیب ناشی از زلزله | مقاومسازی موضعی، ژاکت فولادی یا تعویض عضو | بازیابی عملکرد سازه |
| محدودیت افزایش وزن سازه | تقویت با FRP | افزایش مقاومت بدون افزایش وزن قابلتوجه |
مقایسه روشهای تقویت تیرآهن
| روش تقویت | هزینه | سرعت اجرا | افزایش مقاومت | مناسب برای |
|---|---|---|---|---|
| ورق فولادی | متوسط | زیاد | زیاد | ساختمان، سوله و سازههای صنعتی |
| نبشی و تسمه | کم | زیاد | متوسط | تقویت اتصالات |
| ورق روسری و زیرسری | متوسط | متوسط | زیاد | افزایش ظرفیت خمشی |
| ژاکت فولادی | زیاد | متوسط | بسیار زیاد | مقاومسازی اساسی |
| FRP | زیاد | زیاد | زیاد | پروژههای حساس و سبکسازی |
نکات مهم در طراحی و اجرای تقویت تیرآهن
حتی بهترین روش تقویت نیز در صورت اجرای نادرست، نمیتواند عملکرد مطلوبی داشته باشد. رعایت نکات زیر برای دستیابی به نتیجه مناسب ضروری است.
-
بررسی ظرفیت سازه قبل از اجرا
پیش از هر اقدامی، باید مشخص شود که مشکل تیر از کمبود مقاومت خمشی، ضعف برشی، خیز بیش از حد یا آسیبهای محیطی ناشی شده است. انتخاب روش بدون انجام محاسبات مهندسی، میتواند نهتنها مؤثر نباشد، بلکه باعث انتقال تنش به سایر اعضای سازه شود.
-
استفاده از مصالح استاندارد
ورقهای فولادی، نبشی، تسمه و سایر قطعات تقویتی باید دارای کیفیت مناسب و مطابق استانداردهای فنی باشند. استفاده از فولاد نامرغوب، مقاومت مورد انتظار را تأمین نخواهد کرد.
-
کیفیت جوشکاری
در اغلب روشهای تقویت، جوشکاری نقش اساسی دارد. جوشهای ناقص یا دارای عیب میتوانند محل تمرکز تنش شده و عملکرد عضو را کاهش دهند. به همین دلیل، عملیات جوشکاری باید توسط افراد دارای صلاحیت و مطابق دستورالعملهای اجرایی انجام شود.
-
کنترل تغییرشکل تیر
در برخی پروژهها، لازم است پیش از نصب ورقهای تقویتی، خیز تیر کنترل یا اصلاح شود؛ زیرا تقویت تیر در حالت تغییرشکل یافته، همیشه باعث بازگشت آن به وضعیت اولیه نخواهد شد.
5 اشتباه رایج در تقویت تیرآهن
بسیاری از مشکلات پروژههای مقاومسازی، ناشی از اجرای نادرست یا تصمیمهای غیرکارشناسی است. مهمترین اشتباهات عبارتاند از:
-
انتخاب روش تقویت بدون محاسبات سازهای
گاهی تنها بر اساس تجربه یا پیشنهاد مجری، روش تقویت انتخاب میشود؛ درحالیکه هر تیر شرایط متفاوتی دارد و باید بهصورت جداگانه بررسی شود.
-
استفاده از ورق با ضخامت نامناسب
ورق بیش از حد نازک، تأثیر کافی در افزایش مقاومت ندارد و ورق بسیار ضخیم نیز میتواند وزن سازه و هزینه اجرا را افزایش دهد.
-
جوشکاری غیراصولی
جوشکاری نامناسب علاوه بر کاهش مقاومت اتصال، ممکن است باعث ایجاد تنشهای پسماند یا تغییر شکل موضعی در تیر شود.
-
بیتوجهی به خوردگی
تقویت تیر بدون حذف زنگزدگی یا اجرای پوشش محافظ، باعث ادامه روند خوردگی و کاهش عمر مفید عضو خواهد شد.
-
نادیده گرفتن عملکرد کل سازه
تقویت یک تیر ممکن است مسیر انتقال نیرو را تغییر دهد؛ بنابراین، ارزیابی رفتار کل سازه پس از مقاومسازی اهمیت زیادی دارد.
عوامل مؤثر بر هزینه تقویت تیرآهن
هزینه مقاومسازی تیرآهن در پروژههای مختلف یکسان نیست و به عوامل متعددی بستگی دارد.
مهمترین این عوامل عبارتاند از:
- میزان آسیب یا ضعف تیر
- روش انتخابشده برای تقویت
- وزن و ضخامت ورقهای مصرفی
- کیفیت فولاد و مصالح مصرفی
- حجم عملیات جوشکاری
- تعداد تیرهای نیازمند مقاومسازی
- دسترسی به محل اجرا
- نیاز به توقف فعالیت ساختمان
- هزینه نیروی متخصص و تجهیزات
در بسیاری از پروژهها، اجرای تقویت در مرحله مناسب میتواند از هزینههای سنگین تعویض تیر یا بازسازی گسترده سازه جلوگیری کند.
7 نکته مهم در کنترل کیفیت پس از تقویت تیرآهن
پس از پایان عملیات مقاومسازی، بهتر است موارد زیر بررسی شود:
- کیفیت جوشها و عدم وجود ترک یا تخلخل
- انطباق ابعاد ورقها با نقشه
- کنترل خیز نهایی تیر
- بررسی پیچها و اتصالات (در صورت استفاده)
- اجرای کامل پوشش ضدخوردگی
- عدم وجود تغییرشکل موضعی در تیر
- تأیید نهایی توسط مهندس ناظر
کلیات تقویت تیرآهن
تقویت تیرآهن یکی از مهمترین روشهای مقاومسازی سازههای فولادی است که در پروژههای بازسازی، تغییر کاربری، افزایش بار، رفع آسیبهای ناشی از زلزله یا خوردگی و بهبود عملکرد سازه کاربرد دارد. روشهایی مانند استفاده از ورق فولادی، نبشی و تسمه، ورق روسری و زیرسری، ژاکت فولادی و الیاف FRP، هر یک مزایا، محدودیتها و کاربردهای خاص خود را دارند.
انتخاب روش مناسب باید بر پایه ارزیابی دقیق وضعیت تیر، محاسبات سازهای و شرایط اجرایی پروژه انجام شود. همچنین استفاده از مصالح استاندارد، اجرای صحیح جوشکاری و کنترل کیفیت پس از مقاومسازی، نقش مهمی در موفقیت عملیات تقویت دارد. درنهایت، اگر عملیات تقویت بهموقع و بر اساس اصول مهندسی انجام شود، میتوان بدون نیاز به تعویض کامل عضو، ظرفیت باربری و ایمنی سازه را افزایش داد و هزینههای تعمیرات آینده را به میزان قابلتوجهی کاهش داد.
