ورق قلع اندود (Tinplate) و مشخصات آن

دسترسی سریع به محتوای مقاله

مشخصات ورق قلع اندود

ورق فولادی قلع اندود (حلبی) یا Tinplate، ورقی با ضخامت کم می باشد که بوسیله قلع روکش دهی شده است. از مشخصه ورق قلع اندود درخشندگی متالیکی، مقاومت خوردگی، قابلیت شکل‌پذیری و جوش‌پذیری بالا می باشد. از این ورق برای ساختن انواع ظروف نگه دارنده مانند قوطی های کنسرو، نوشابه، 18 لیتری استفاده می شود. اما کاربرد ورق قلع اندود به ظروف نگه دارنده ختم نمی شود. اخیرا برای ساختن قطعات ماشین آلات الکتریکی و بسیاری از محصولات دیگر استفاده می شود.

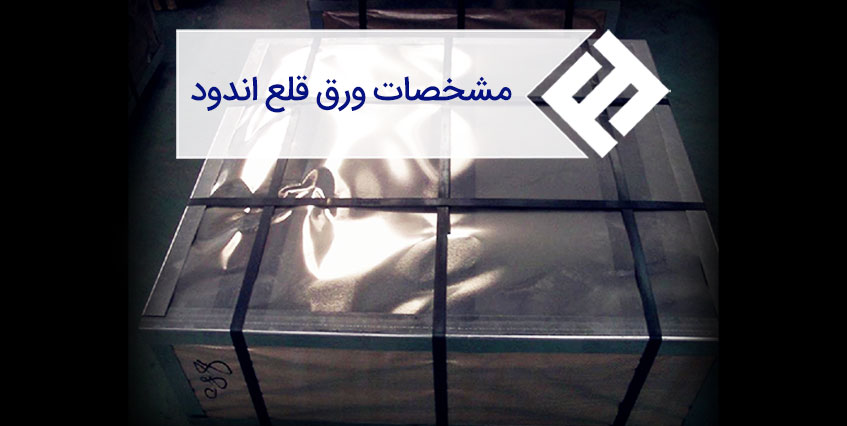

ورق قلع اندود

لایه های تشکیل دهنده ورق قلع اندود:

لایه های تشکیل دهنده ورق قلع اندود

تاریخچه ورق های قلع اندود

زمان پیدایش یا تولید ورق قلع اندود به زمان قلع اندود کاری ورق آهنی چکش خورده برمیگردد. این کار در ایالت بایرن کشور آلمان در قرن 14 به منظور محافظت فلز در برابر زنگ زدگی انجام گرفت.

خصوصیات ورق قلع اندود

1. ظاهر زیبا: زیبایی ظاهری ورق قلع اندود با درخشندگی زیبای متالیکی آن توصیف می شود.برای تولید محصولات قلع اندودی با ضخامت های گوناگون، اندازه مساحت سطوح لایه آن ها بررسی می شود.

1. قابلیت فراوان در رنگ پذیری و چاپ پذیری: چاپ بر روی ورق های قلع اندود با استفاده از انواع لاک الکل و جوهر انجام می شود.

1. قابلیت فراوان در شکل پذیری و استحکام: با انتخاب تمپر مناسب، شکل پذیری مناسب برای انواع کابرد ها و همینطور استحکام مورد نیاز بعد از شکل دهی بدست می آید.

1. قابلیت فراوان در مقاومت خوردگی: با انتخاب مناسب ورق روکش دهی شده، مقاومت خوردگی مناسب محتوای ظروف قلع اندود بدست می آید.

قابلیت فراوان در جوش پذیری و لهیم پذیری: ورق قلع اندود به صورت گسترده برای تولید انواع قوطی ها بوسیله جوشکاری لحیم کاری مورد استفاده قرار می گیرد.

جدول سایزهای ورق قلع اندود:

شیت
	T1 ~ T5		DR8 ~ DR10
	رنج سایز موجود	رنج سایز برای تولید معمولی	رنج سایز موجود	رنج سایز برای تولید معمولی
ضخامت mm	0.15 ~ 0.60	DR8, DR9 0.18 ~ 0.50	0.13 ~ 0.60	0.15 ~ 0.25
ضخامت mm	0.15 ~ 0.60	DR8, DR9 0.18 ~ 0.50	DR10 0.13 ~ 0.60	0.20 ~ 0.36
عرض mm	457 ~ 1,067	650 ~ 950	457 ~ 1,067	690 ~ 950
طول mm	406 ~ 1,110	500 ~ 1,050	406 ~ 1,110	500 ~ 1,050

کویل
	T1 ~ T5		DR8 ~ DR10
	رنج سایز موجود	رنج سایز برای تولید معمولی	رنج سایز موجود	رنج سایز برای تولید معمولی
ضخامت mm	0.15 ~ 0.60	DR8, DR9 0.18 ~ 0.50	0.13 ~ 0.60	0.15 ~ 0.25
ضخامت mm	0.15 ~ 0.60	DR8, DR9 0.18 ~ 0.50	DR10 0.13 ~ 0.60	0.20 ~ 0.36
عرض mm	457 ~ 1,067	650 ~ 950	457 ~ 1,067	690 ~ 950
دیامتر داخلی mm	406, 420, 508 (16, 16.5, 20.0)		406, 420, 508 (16, 16.5, 20.0)
دیامتر خارجی mm	2,130		2,130
وزن کویل mt	1.0 ~ 18.0	3.0 ~ 15.0	1.0 ~ 18.0	3.0 ~ 15.0

جدول تمپر گرید:

	تمپر گرید	HR30T سختی راکول
کاهش سطح یک مرحله ای	T-1	49 ± 5
	T-2	53 ± 5
	T-2.5	55 ± 5
	T-3	57 ± 5
	T-S	59 ± 5
	T-4	61 ± 5
	T-5	65 ± 5
کاهش سطح دو مرحله ای	DR-8	73 ± 5
	DR-9	76 ± 5
	DR-9M	77 ± 5
	DR-10	80 ±5

برای استعلام قیمت ورق قلع اندود از کارشناسان ما در فولاد ایرانیان کمک بگیرید.

تهیه شده توسط تیم تولید محتوای فولاد ایرانیان
