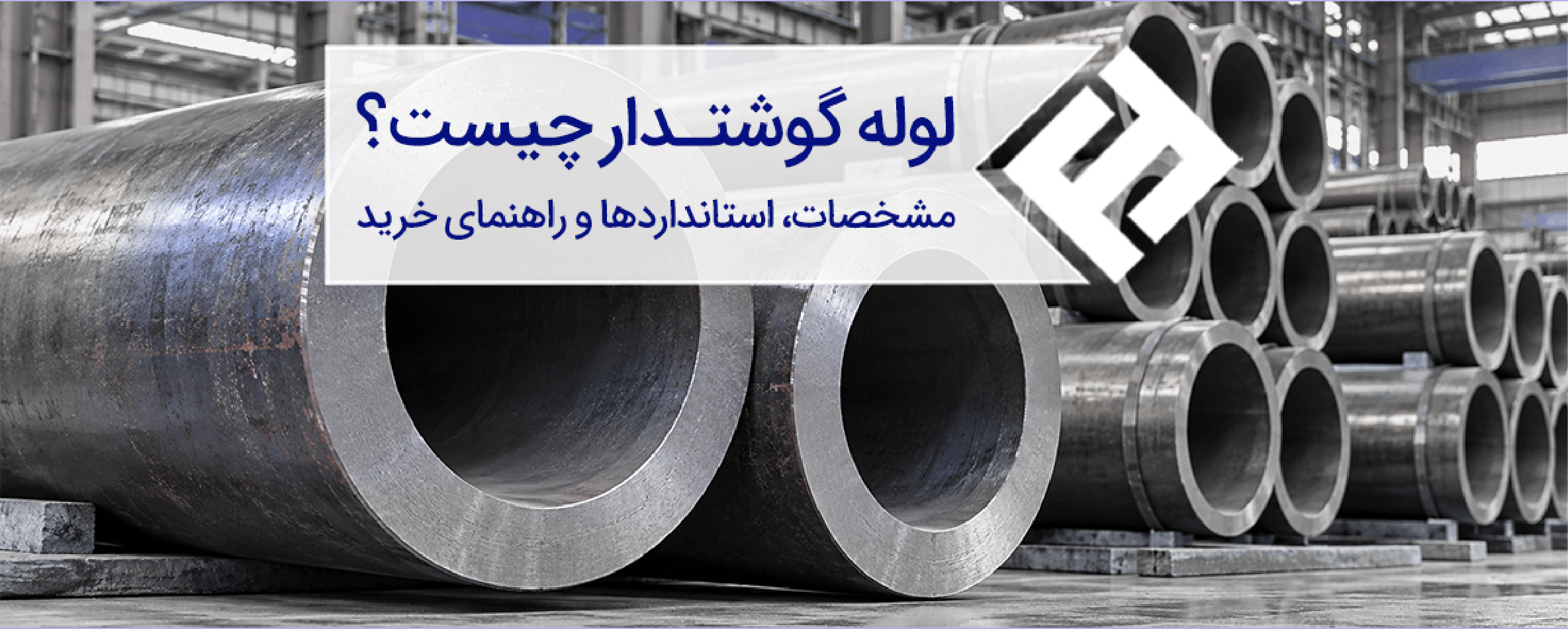

لوله گوشتدار چیست؟ مشخصات، استانداردها و راهنمای خرید
در خرید لوله فولادی، ضخامت دیواره فقط یکی از معیارهای انتخاب است. لولهای که برای ساخت بوش یا قطعه‌ای از ماشینآلات مناسب است، لزوماً برای انتقال سیال تحت فشار انتخاب درستی نیست. تفاوت در جنس فولاد، روش تولید، دقت ابعادی و شرایط کار می‌تواند عملکرد دو لوله با ابعاد ظاهری مشابه را کاملاً متفاوت کند.
لوله گوشتدار به دلیل برخورداری از دیواره ضخیم، در بسیاری از کاربردهای صنعتی و مکانیکی استفاده میشود. بااین‌حال، هر محصول ضخیمی الزاماً کیفیت بالاتری ندارد و انتخاب آن بدون توجه به نیاز پروژه ممکن است هزینه خرید، حمل و ماشین‌کاری را افزایش دهد.
در این راهنما، انواع لوله گوشتدار، مشخصات فنی، استانداردهای مهم، روش بررسی اصالت و نکات خرید آن را مرور می‌کنیم.

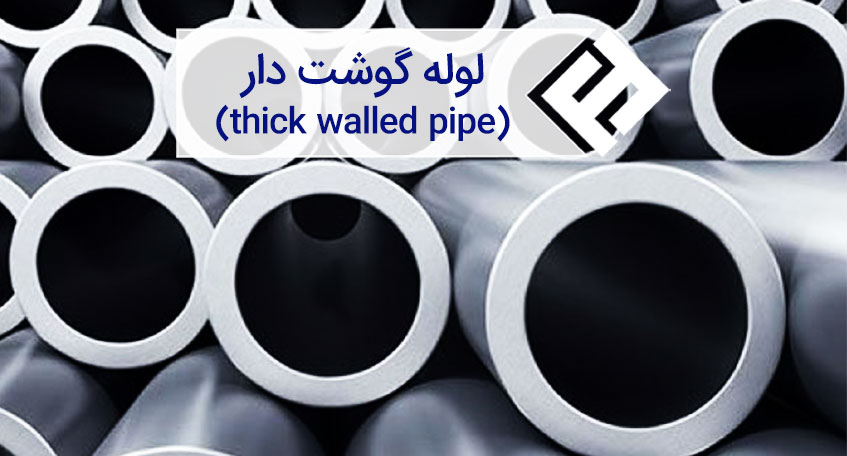

لوله گوشتدار چیست؟
لوله گوشتدار نوعی لوله فولادی با ضخامت نسبتاً زیاد دیواره است که در صنایع مختلف، از ماشین‌سازی و قطعه‌سازی تا برخی خطوط انتقال، کاربرد دارد. اصطلاح «گوشتدار» در بازار به ویژگی ابعادی محصول اشاره می‌کند و به‌تنهایی نام یک گرید فولادی یا استاندارد مشخص نیست.
برای مثال، دو لوله با قطر خارجی ۱۰۰ میلی‌متر ممکن است به‌ترتیب دیواره‌ای به ضخامت ۵ و ۱۵ میلی‌متر داشته باشند. لوله دوم فضای داخلی کمتری دارد و وزن آن نیز بیشتر است. این ویژگی می‌تواند برای ساخت یک قطعه توخالی که به دیواره ضخیم نیاز دارد مفید باشد، اما در مسیر انتقال سیال لزوماً مزیت محسوب نمی‌شود.
نکته مهم این است که گوشتدار بودن و بدون درز بودن دو ویژگی متفاوت‌اند. لوله گوشتدار ممکن است بدون درز یا درزدار باشد. انتخاب بین این دو، به مشخصات فنی سفارش و شرایط بهره‌برداری بستگی دارد. برای دانستن تفاوت لوله درز دار و مانیسمان این مقاله را مطالعه نمایید.
مشخصات فنی لوله گوشتدار
پیش از خرید، باید چند مشخصه را هم‌زمان بررسی کرد. اتکا به قطر و ضخامت، بدون توجه به جنس و روش تولید، برای بسیاری از سفارش‌های صنعتی کافی نیست.
| مشخصه | توضیح | اهمیت در خرید |
| قطر خارجی (OD) | فاصله بیرونی دو طرف لوله | تعیین ابعاد و سازگاری با اتصالات |
| ضخامت دیواره (t) | فاصله سطح داخلی تا سطح خارجی دیواره | مؤثر بر وزن، قطر داخلی و ظرفیت تحمل بار |
| قطر داخلی (ID) | قطر فضای خالی داخل لوله | مهم در عبور سیال و نصب قطعات |
| گرید فولاد | ترکیب شیمیایی و خواص مکانیکی فولاد | تعیین‌کننده مقاومت، جوش‌پذیری و کاربرد |
| روش تولید | بدون درز یا جوشکاری‌شده | مؤثر بر ویژگی‌های محصول و تناسب آن با کاربرد |
| طول و تلرانس | طول شاخه و محدوده مجاز تغییرات ابعادی | مهم در برش‌کاری، مونتاژ و محاسبه پرت |
| وضعیت سطح | وجود زنگ‌زدگی، ترک، خراش یا عیوب ظاهری | کمک به ارزیابی وضعیت محصول |
| استاندارد و گواهی | استاندارد تولید و مدارک فنی قابل رهگیری | امکان بررسی انطباق محصول با سفارش |
ضخامت چه تأثیری بر قطر داخلی دارد؟
با ثابت‌ماندن قطر خارجی، افزایش ضخامت دیواره باعث کاهش قطر داخلی میشود. جدول تفاوت قطر داخلی با تغییر ضخامت دیواره در ادامه مشاهده می کنید. فرض: قطر خارجی لوله در هر دو حالت ۱۰۰ میلی‌متر است.
| قطر خارجی | ضخامت دیواره | قطر داخلی محاسبه‌شده |
| ۱۰۰ میلی‌متر | ۱۰ میلی‌متر | ۸۰ میلی‌متر |
| ۱۰۰ میلی‌متر | ۱۵ میلی‌متر | ۷۰ میلی‌متر |
فرمول محاسبه قطر داخلی لوله گوشتدار
قطر داخلی = قطر خارجی − (۲ × ضخامت دیواره)
مثال: اگر قطر خارجی لوله ۱۰۰ میلی‌متر و ضخامت دیواره ۱۰ میلی‌متر باشد:
قطر داخلی = ۱۰۰ − (۲ × ۱۰) = ۸۰ میلی‌متر
فرمول محاسبه وزن هر متر لوله گوشتدار
به دلیل افزایش ضخامت، وزن لوله گوشت دار بسیار بیشتر از دیگر انواع لوله فولادی است و به صورت زیر محاسبه می شود:
وزن هر متر لوله = (۳٫۱۴ ÷ ۴) × (مجذور قطر خارجی − مجذور قطر داخلی) × چگالی فولاد
در این فرمول، قطرها باید برحسب متر و چگالی برحسب کیلوگرم بر مترمکعب وارد شوند. برای فولاد کربنی، چگالی تقریبی ۷۸۵۰ کیلوگرم بر مترمکعب در نظر گرفته میشود.
اگر قطرها برحسب میلی‌متر باشند، می‌توان از فرمول ساده‌تر زیر استفاده کرد:
وزن هر متر لوله (کیلوگرم) = ۰٫۰۰۶۱۶۵ × (مجذور قطر خارجی − مجذور قطر داخلی)
این فرمول وزن نظری لوله فولادی را محاسبه می‌کند و وزن واقعی ممکن است به دلیل تلرانس‌های ابعادی و تفاوت مشخصات محصول کمی متفاوت باشد.
انواع لوله گوشتدار در بازار آهن
دسته‌بندی این محصولات از دو منظر اصلی انجام میشود: روش تولید و جنس فولاد. این دو معیار را باید جداگانه بررسی کرد؛ زیرا مثلاً بدون درز بودن، نوع فولاد را مشخص نمی‌کند.
۱. لوله گوشتدار بدون درز
این لوله بدون ایجاد درز جوش طولی تولید میشود و در بسیاری از کاربردهای صنعتی و مکانیکی مورد استفاده قرار می‌گیرد. نبود درز جوش، یکی از ویژگی‌های روش ساخت آن است؛ اما به‌تنهایی کیفیت یا تحمل فشار مشخصی را تضمین نمی‌کند.
کیفیت ماده اولیه، عیوب احتمالی تولید، ضخامت واقعی و انطباق با استاندارد همچنان اهمیت دارند.
کاربردهای متداول آن عبارت‌اند از:
- ساخت بوش، غلاف و قطعات استوانه‌ای
- ماشین‌سازی و برخی تجهیزات صنعتی
- خطوط فرایندی متناسب با استاندارد و گرید محصول
- ساخت قطعاتی که به ماشین‌کاری نیاز دارند
۲. لوله گوشتدار درزدار
این محصول از شکل‌دهی ورق یا نوار فولادی و اتصال لبه‌ها به کمک جوش تولید میشود. کیفیت درز جوش و روش بازرسی آن در انتخاب اهمیت دارد.
لوله درزدار می‌تواند برای برخی کاربردهای صنعتی و سازه‌ای گزینه اقتصادی مناسبی باشد؛ مشروط بر اینکه مشخصات فنی پروژه اجازه استفاده از آن را بدهد. اگر نقشه یا استاندارد سفارش، لوله بدون درز را الزام کرده باشد، نمی‌توان محصول درزدار را صرفاً به دلیل ضخامت مشابه جایگزین کرد.
۳. لوله گوشتدار کربن استیل، آلیاژی و استنلس استیل
جنس فولاد، رفتار محصول را در برابر بار، دما و محیط کاری تعیین می‌کند.
- کربن استیل: برای طیف گسترده‌ای از کاربردهای عمومی و صنعتی استفاده میشود. انتخاب گرید به خواص مکانیکی و شرایط بهره‌برداری وابسته است.
- فولاد آلیاژی: برای دستیابی به خواص مشخص، مانند استحکام یا عملکرد مناسب در شرایط خاص، انتخاب میشود. گرید دقیق و قابلیت عملیات حرارتی باید بررسی شود.
- استنلس استیل: برای محیط‌هایی که مقاومت به خوردگی اهمیت دارد مطرح است. میزان مقاومت به گرید، دما و نوع محیط وابسته است.
در محیط خورنده، افزایش ضخامت به‌تنهایی جایگزین انتخاب متریال مناسب نیست. گاهی لولهای با ضخامت کمتر و جنس سازگار با محیط، عملکرد بهتری از یک لوله کربن استیل ضخیم خواهد داشت.

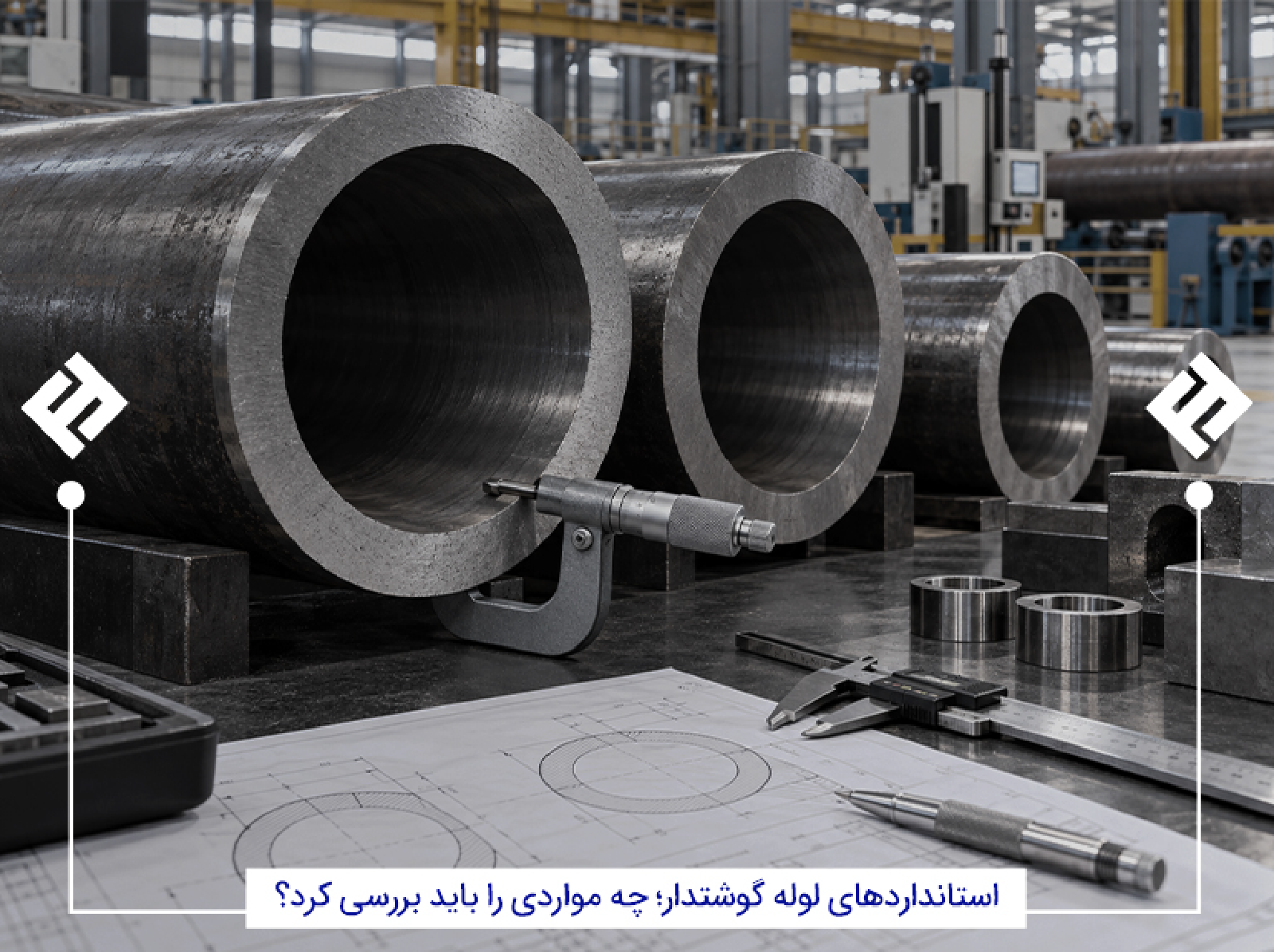

استانداردهای لوله گوشتدار؛ چه مواردی را باید بررسی کرد؟
استاندارد محصول باید با کاربرد آن تناسب داشته باشد. برخی استانداردها الزامات جنس و ساخت را تعریف می‌کنند، درحالی‌که بعضی دیگر به ابعاد یا کاربرد مشخصی مربوط‌اند.
| استاندارد | موضوع اصلی | نکته مهم هنگام خرید |
| ASTM A106/A106M | لوله فولاد کربنی بدون درز برای سرویس در دمای بالا | گرید، شرایط کاری و الزامات سفارش بررسی شود |
| ASTM A53/A53M | لوله فولادی مناسب کاربردهای مشخص عمومی و صنعتی | نوع تولید، گرید و الزامات استاندارد کنترل شود |
| API 5L | لوله مورد استفاده در خطوط انتقال نفت و گاز | سطح مشخصات محصول و الزامات پروژه اهمیت دارد |
| ASME B36.10M | ابعاد لولههای فولادی جوشکاری‌شده و بدون درز | برای بررسی ابعاد اسمی و ضخامت‌های استاندارد به کار می‌رود؛ به‌تنهایی گرید متریال را تعیین نمی‌کند |
| EN 10216 | لولههای فولادی بدون درز برای کاربردهای تحت فشار، در بخش‌های مختلف استاندارد | بخش مرتبط با جنس و شرایط کاربرد باید مشخص باشد |
این استانداردها جایگزین یکدیگر نیستند. برای مثال، ASME B36.10M مرجع ابعادی است و به‌تنهایی گرید فولاد یا فشار مجاز بهره‌برداری را تعیین نمی‌کند. فشار مجاز نیز به طراحی، جنس، دما، ضخامت محاسباتی و شرایط سرویس وابسته است.
در سفارش‌های صنعتی، بهتر است شماره استاندارد و گرید موردنیاز به‌صورت دقیق درج شود. عبارت کلی «لوله استاندارد» برای جلوگیری از مغایرت کافی نیست.
رده یا Schedule لوله چیست؟
در بسیاری از سفارش‌ها، ضخامت با عنوان‌هایی مانند SCH 40، SCH 80 یا SCH 160 مشخص میشود. این شماره‌ها رده ابعادی‌اند، نه ضخامت برحسب میلی‌متر.
ضخامت متناظر با هر رده به اندازه اسمی لوله وابسته است. بنابراین، برای تعیین ابعاد دقیق باید سایز اسمی و جدول استاندارد مربوط بررسی شود.
در بازار ممکن است عباراتی مانند «لوله ۱۰ میل» یا «لوله ۲۰ میل» بشنوید. این اصطلاحات ضخامت موردنظر را مشخص می‌کنند، اما برای سفارش دقیق باید قطر خارجی، گرید، روش تولید، طول و تلرانس نیز تعیین شوند.
لوله گوشتدار چه کاربردهایی دارد؟
کاربرد این محصول به نیاز قطعه یا سیستم بستگی دارد. در بعضی پروژه‌ها ضخامت دیواره برای ماشین‌کاری اهمیت دارد و در بعضی دیگر، شرایط فشار و دما عامل اصلی انتخاب است.
-
ماشین‌سازی و قطعه‌سازی
برای ساخت بوش، غلاف و قطعات استوانه‌ای، لوله گوشتدار می‌تواند جایگزین مناسبی برای ماده اولیه توپر باشد. در این حالت، مقدار اضافه‌بار موردنیاز برای تراشکاری، کیفیت سطح و تلرانس ابعادی اهمیت زیادی دارد.
در برخی کاربردها، هالوبار (Hollow Bar) نیز مطرح میشود. این محصول برای ساخت قطعات ماشین‌کاری‌شده توخالی عرضه میشود و ممکن است از نظر تلرانس و کیفیت سطح با لولههای عمومی تفاوت داشته باشد. جایگزینی این دو باید بر اساس مشخصات فنی انجام شود.
-
تجهیزات هیدرولیک و ماشینآلات سنگین
در ساخت برخی اجزای هیدرولیک، فقط ضخامت دیواره مطرح نیست. کیفیت سطح داخلی، دقت قطر، صافی سطح و خواص مکانیکی می‌توانند تعیین‌کننده باشند. به همین دلیل، هر لوله گوشتداری برای ساخت سیلندر هیدرولیک مناسب نیست.
-
نفت، گاز و صنایع فرایندی
در برخی خطوط انتقال و تجهیزات فرایندی، لولههای دیواره‌ضخیم استفاده می‌شوند. انتخاب آن‌ها باید بر اساس استاندارد، گرید، فشار و دمای طراحی و شرایط سیال انجام شود. ضخامت بالا به‌تنهایی مبنای مناسبی برای انتخاب نیست.
-
قطعات سازه‌ای و اجزای تحت بار
در برخی شاسی‌ها، پایه‌ها و سازه‌های صنعتی از لوله ضخیم استفاده میشود. در این کاربردها، نوع بارگذاری، خمش، کمانش و روش اتصال باید در طراحی لحاظ شوند. افزایش ضخامت بدون بررسی این عوامل، لزوماً ایمنی بیشتری ایجاد نمی‌کند.
چگونه لوله گوشتدار مناسب را انتخاب کنیم؟
پیش از استعلام قیمت، باید نیاز پروژه را به مشخصات قابل سفارش تبدیل کنید. این کار هم احتمال خرید اشتباه را کاهش می‌دهد و هم امکان مقایسه واقعی قیمت‌ها را فراهم می‌کند.
| کاربرد | موارد مهم در انتخاب |
| ساخت بوش و غلاف | قطر داخلی و خارجی، تلرانس ابعادی، قابلیت ماشین‌کاری |
| ساخت شاسی و قطعات ماشینآلات | خواص مکانیکی، ضخامت دیواره، نوع بارگذاری |
| سیستم هیدرولیک | فشار کاری، کیفیت سطح داخلی، سازگاری با اتصالات و الزامات فنی |
| خطوط انتقال سیال | نوع سیال، فشار، دما، خوردگی و استاندارد طراحی |
| صنایع نفت و گاز | استاندارد پروژه، گرید، قابلیت رهگیری و گواهی فنی |
| ساخت قطعات تحت بار | جنس، خواص مکانیکی، روش تولید و شرایط واقعی بارگذاری |
پیش از ثبت سفارش، این پنج مورد را مشخص کنید:
- ابعاد: قطر خارجی، ضخامت، طول و تلرانس موردنیاز.
- جنس و گرید: نوع فولاد و گرید تأییدشده برای پروژه.
- روش تولید: بدون درز یا درزدار، متناسب با الزامات فنی.
- شرایط کار: فشار، دما، بارگذاری، خوردگی و شرایط محیطی.
- مدارک و آزمون‌ها: گواهی مواد، نتایج آزمون‌های لازم و الزامات بازرسی.
اگر این اطلاعات در درخواست خرید درج شوند، پیشنهادهای فروش قابل‌مقایسه‌تر خواهند بود. در غیر این صورت، ممکن است دو پیش‌فاکتور ظاهراً مشابه، در واقع مربوط به دو محصول متفاوت باشند.

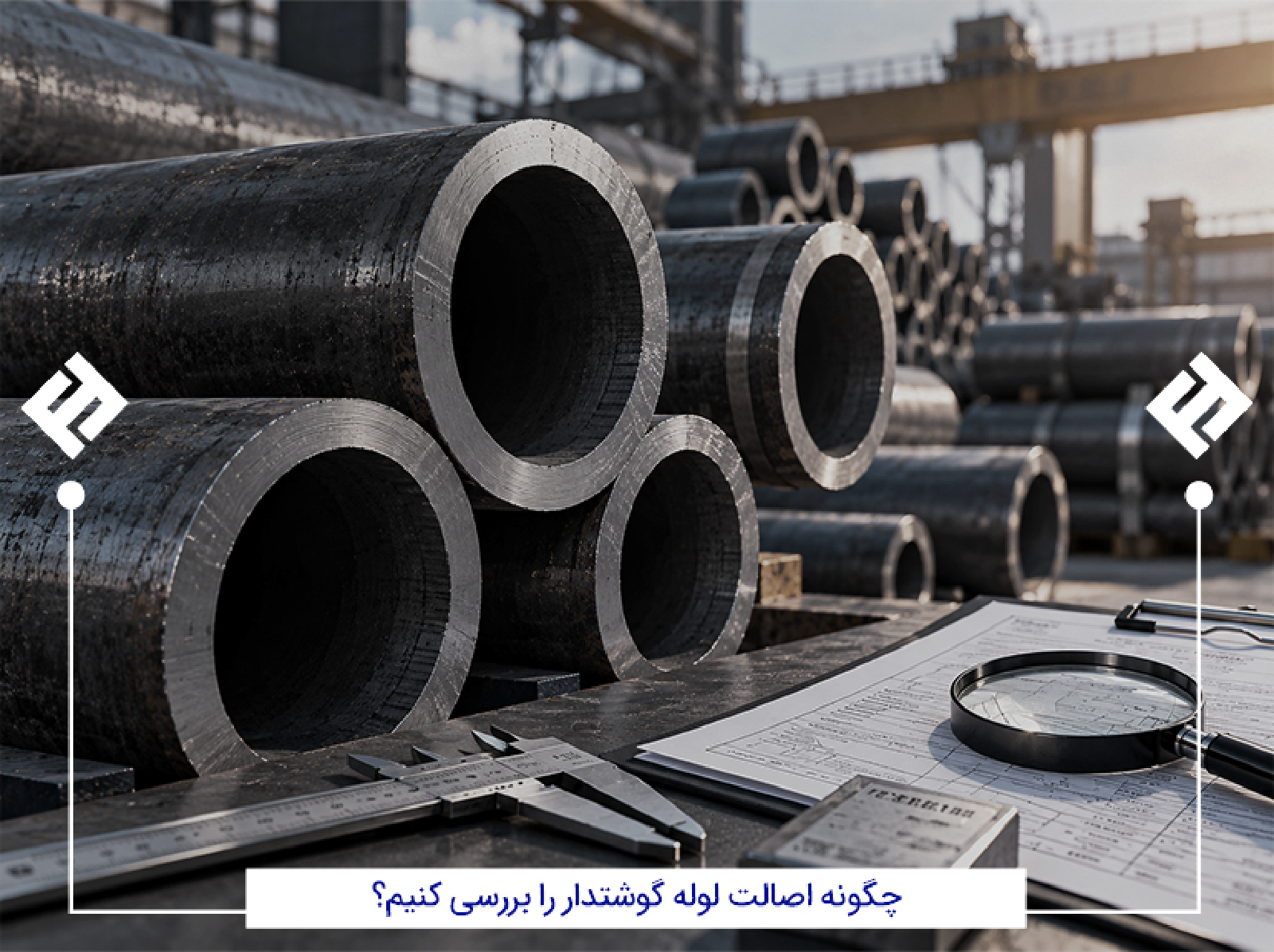

چگونه اصالت لوله گوشتدار را بررسی کنیم؟
در خرید صنعتی، مشکل همیشه جعل برند نیست. گاهی محصول تحویلی از نظر ضخامت، گرید یا روش تولید با سفارش مطابقت ندارد. این مغایرت ممکن است در ظاهر مشخص نباشد و هنگام ماشین‌کاری یا بهره‌برداری خود را نشان دهد. در جدول زیر می توانید روش های تشخیص اصالت لوله گوشتدار را ببینید.
| مورد بررسی | اقدام پیشنهادی |
| ابعاد | قطر خارجی، ضخامت دیواره و قطر داخلی را با سفارش تطبیق دهید |
| جنس و گرید | گرید موردنیاز را در پیش‌فاکتور و مدارک فنی کنترل کنید |
| روش تولید | مشخص کنید لوله بدون درز لازم است یا نوع جوشکاری‌شده نیز قابل قبول است |
| استاندارد | شماره و بخش استاندارد مرتبط با کاربرد را بررسی کنید |
| گواهی فنی | گواهی آزمون کارخانه (MTC) و امکان رهگیری آن را درخواست کنید |
| وضعیت ظاهری | سطح محصول را از نظر ترک، خوردگی و آسیب‌های مشهود بررسی کنید |
| وزن و تعداد | وزن نظری را با ابعاد و وزن اعلام‌شده مقایسه کنید |
| خدمات تکمیلی | نیاز به برش، ماشین‌کاری یا کنترل ابعادی را از ابتدا مشخص کنید |
نکته: تست آهنربا، رنگ سطح و ضخامت ظاهری، معیار قطعی تشخیص گرید یا اصالت نیستند. روش مطمئن‌تر، ترکیب کنترل ابعادی، بررسی مدارک و آزمون متناسب با ریسک کاربرد است.
قیمت لوله گوشتدار به چه عواملی بستگی دارد؟
قیمت این محصول مانند قیمت لوله داربست به قطر و ضخامت، گرید فولاد، روش تولید، استاندارد، کارخانه سازنده، وزن و شرایط تأمین وابسته است. موجودی انبار، هزینه حمل و خدماتی مانند برش نیز می‌توانند مبلغ نهایی سفارش را تغییر دهند.
هنگام استعلام قیمت لوله گوشتدار، چند نکته را در نظر بگیرید:
- مشخصات یکسان را مقایسه کنید. قیمت دو لوله با گرید یا روش تولید متفاوت، مبنای مناسبی برای مقایسه نیست.
- مبنای فروش را مشخص کنید. قیمت ممکن است بر اساس کیلوگرم یا شاخه اعلام شود؛ وزن تقریبی هر شاخه را نیز در محاسبات وارد کنید.
- هزینه برش و ماشین‌کاری را جداگانه ببینید. طول موردنیاز و میزان پرت می‌توانند هزینه نهایی را تغییر دهند.
- موجودی و زمان تحویل را بپرسید. کالای موجود در انبار ممکن است از نظر زمان تحویل و هزینه تأمین با محصول سفارشی تفاوت داشته باشد.
- مدارک و شرایط پذیرش را روشن کنید. مغایرت ابعادی، گرید و کسری وزن باید پیش از نهایی‌کردن سفارش تعیین تکلیف شوند.
برای مثال، در ساخت یک بوش صنعتی، خرید لوله گوشتدار ممکن است نسبت به خرید فولاد توپر و تراشیدن بخش بزرگی از آن، پرت مواد و زمان ماشین‌کاری را کاهش دهد. اما این صرفه‌جویی به ابعاد نهایی قطعه، قیمت هر دو ماده اولیه و هزینه عملیات وابسته است.
اشتباهات رایج هنگام خرید لوله گوشتدار
- یکی دانستن گوشتدار و مانیسمان: گوشتدار بودن به ضخامت دیواره اشاره دارد و مانیسمان به روش تولید بدون درز. این دو اصطلاح مترادف نیستند.
- انتخاب ضخامت بدون توجه به کاربرد: ضخامت بیشتر می‌تواند وزن و قیمت را افزایش دهد و قطر داخلی را کاهش دهد. انتخاب باید از نیاز فنی شروع شود.
- جایگزینی گریدها بدون تأیید: دو لوله با ابعاد یکسان ممکن است از نظر خواص مکانیکی و شرایط مجاز بهره‌برداری متفاوت باشند.
- اعتماد به ظاهر یا وزن به‌تنهایی: کنترل ظاهری و وزن برای بررسی اولیه مفید است، اما جای گواهی معتبر و آزمون لازم را نمی‌گیرد.
جمعبندی
انتخاب لوله گوشتدار باید بر اساس کاربرد، ابعاد، گرید و روش تولید انجام شود. پیش از خرید، مشخصات فنی را دقیق ثبت کنید، مدارک و ابعاد محموله را بررسی کنید و قیمت‌ها را فقط میان محصولات قابل‌مقایسه بسنجید. در سفارش‌های حساس، کنترل فنی پیش از پذیرش کالا می‌تواند از هزینه‌های سنگین بعدی جلوگیری کند.
