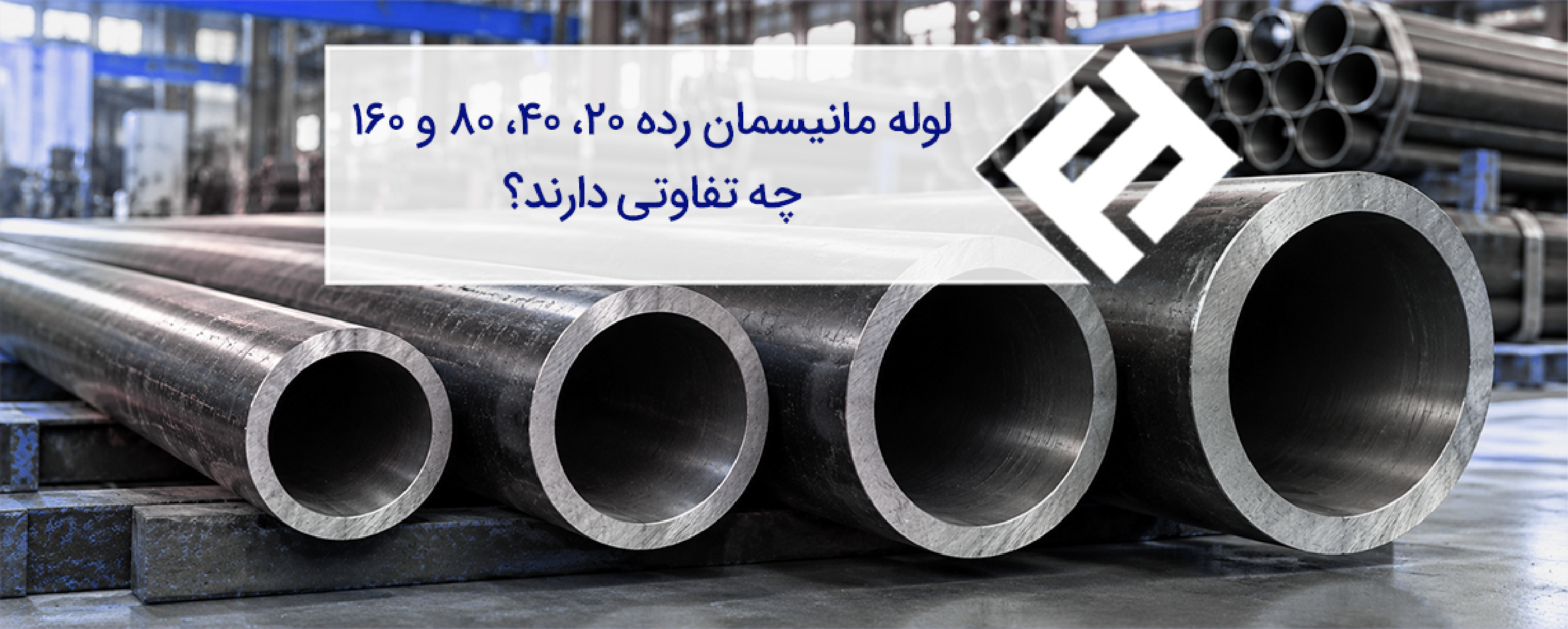

لوله مانیسمان رده ۲۰، ۴۰، ۸۰ و ۱۶۰ چه تفاوتی دارند؟
هنگام خرید لوله مانیسمان، انتخاب قطر و جنس لوله فقط بخشی از تصمیم است. در بسیاری از پروژه‌های صنعتی، تفاوت میان یک لوله رده ۲۰ و رده ۸۰ میتواند روی وزن نهایی سفارش، افت فشار جریان، هزینه اجرا و حاشیه ایمنی سیستم اثر بگذارد. رده ۱۶۰ نیز با دیواره ضخیم‌تر، برای شرایطی مطرح میشود که محاسبات طراحی به ضخامت بیشتری نیاز دارند.
اما یک برداشت اشتباه در بازار رایج است: بعضی خریداران تصور می‌کنند شماره رده مستقیماً فشار قابل تحمل لوله را نشان می‌دهد. درحالی‌که رده لوله یا Schedule، مشخص‌کننده ضخامت دیواره در یک سایز اسمی معین است؛ نه یک عدد مستقل برای تحمل فشار. فشار مجاز به عواملی مانند قطر، جنس و گرید فولاد، دمای کار، استاندارد طراحی و شرایط بهره‌برداری بستگی دارد.
برای انتخاب درست، باید دید هر رده چه ویژگی‌هایی دارد و در چه شرایطی استفاده از آن از نظر فنی و اقتصادی توجیه‌پذیر است.
رده لوله مانیسمان چیست و چه ارتباطی با ضخامت دارد؟
لوله مانیسمان یا بدون درز، لوله‌ای است که بدنه آن از طریق فرایندهای تولید بدون ایجاد درز جوش طولی ساخته میشود. این ویژگی، لوله مانیسمان را به گزینه‌ای پرکاربرد در خطوط انتقال سیالات، صنایع نفت و گاز، پتروشیمی و برخی سامانه‌های صنعتی تبدیل کرده است. البته بدون‌درز بودن به‌تنهایی تضمین‌کننده کیفیت یا مناسب بودن لوله برای هر فشار و دمایی نیست؛ جنس، استاندارد تولید و نتایج آزمون‌ها نیز اهمیت دارند.
در استانداردهای ابعادی لوله، رده با عنوان Schedule یا به‌اختصار Sch شناخته میشود. ردههای ۲۰، ۴۰، ۸۰ و ۱۶۰، ضخامت‌های متفاوتی را برای سایزهای اسمی مشخص تعریف می‌کنند.
نکته مهم این است که با تغییر رده، قطر خارجی لوله در یک سایز اسمی ثابت معمولاً تغییر نمی‌کند؛ آنچه تغییر میکند ضخامت دیواره و در نتیجه قطر داخلی است. برای نمونه، لوله اسمی ۲ اینچ در ردههای مختلف میتواند قطر خارجی یکسانی داشته باشد، اما فضای داخلی آن متفاوت باشد.
همین تفاوت ساده، سه نتیجه عملی دارد:
- دیواره ضخیم‌تر معمولاً به معنای وزن بیشتر در هر متر لوله است.
- با ثابت ماندن قطر خارجی، افزایش ضخامت باعث کوچک‌تر شدن قطر داخلی میشود.
- هزینه خرید، حمل و نصب میتواند با افزایش رده بیشتر شود.
البته همه رده‌ها در تمام سایزها موجود نیستند و ضخامت دقیق باید براساس سایز اسمی و استاندارد ابعادی همان محصول بررسی شود.
تفاوت لوله مانیسمان رده ۲۰، ۴۰، ۸۰ و ۱۶۰ در یک نگاه
جدول مقایسه کلی ردههای لوله مانیسمان
| رده لوله | ویژگی اصلی | اثر بر وزن و قطر داخلی | ملاحظه هنگام انتخاب |
| رده ۲۰ | دیواره نسبتاً نازک‌تر در سایزهای قابل عرضه | وزن کمتر و قطر داخلی بیشتر نسبت به ردههای ضخیم‌تر همان سایز | مناسب در صورت تأیید محاسبات طراحی |
| رده ۴۰ | ضخامت میانی در بسیاری از سایزهای رایج | وزن و قطر داخلی متعادل‌تر از ردههای سنگین | پرکاربرد، اما نه انتخاب پیش‌فرض برای همه پروژه‌ها |
| رده ۸۰ | دیواره ضخیم‌تر از رده ۴۰ در سایز یکسان | وزن بیشتر و قطر داخلی کمتر | برای شرایطی که طراحی به ضخامت بیشتری نیاز دارد |
| رده ۱۶۰ | دیواره ضخیم در سایزهای استاندارد قابل عرضه | وزن بالا و قطر داخلی کمتر | مناسب کاربردهای خاص براساس محاسبات مهندسی |
این جدول یک مقایسه کلی است. از روی شماره رده به‌تنهایی نمی‌توان فشار مجاز یک لوله را تعیین کرد. برای این کار، باید مشخصات کامل لوله با الزامات طراحی خط تطبیق داده شود.
لوله مانیسمان رده ۲۰؛ چه زمانی انتخاب آن منطقی است؟
لوله رده ۲۰ در سایزهایی که مطابق استاندارد موردنظر تعریف و عرضه شدهاند، دیواره نازک‌تری نسبت به برخی ردههای بالاتر دارد. این موضوع میتواند وزن و هزینه خرید را کاهش دهد و فضای داخلی بیشتری برای عبور سیال باقی بگذارد.
بااینحال، سبک‌تر بودن زمانی مزیت محسوب میشود که لوله از نظر فشار، دما، خوردگی، بارهای مکانیکی و طول عمر موردنیاز، پاسخ‌گوی شرایط پروژه باشد. اگر ضخامت انتخاب‌شده برای شرایط بهره‌برداری کافی نباشد، کاهش هزینه اولیه ممکن است به افزایش هزینه تعمیرات یا تعویض در آینده منجر شود.
سناریوی کاربردی: خط انتقال با فشار و دمای کنترل‌شده
فرض کنید برای یک خط انتقال صنعتی، طراح به دنبال کاهش وزن و هزینه خرید است. اگر محاسبات نشان دهد که ضخامت کمتر الزامات طراحی را برآورده میکند، بررسی رده ۲۰ میتواند منطقی باشد. اما تصمیم نهایی باید با توجه به جنس سیال، فشار طراحی، دمای کار و احتمال خوردگی گرفته شود.
در خطوطی که فشار کاری بالاست یا نوسان فشار و بارهای مکانیکی اهمیت دارند، انتخاب رده ۲۰ صرفاً به دلیل قیمت پایین‌تر تصمیم مناسبی نیست. همچنین باید پیش از سفارش بررسی کرد که رده موردنظر در قطر و استاندارد موردنیاز واقعاً قابل تأمین باشد.
لوله مانیسمان رده ۴۰؛ چرا در بازار پرکاربرد است؟
رده ۴۰ یکی از ردههای شناخته‌شده در لوله‌کشی صنعتی است و در بسیاری از سایزهای رایج عرضه میشود. دسترسی به ابعاد متداول و تنوع کاربردها باعث شده است این رده در پروژه‌های مختلف مورد توجه قرار بگیرد.
با این حال، رایج بودن رده ۴۰ به این معنا نیست که برای هر خط انتقالی انتخاب مناسبی است. ضخامت لازم به فشار و دمای طراحی، گرید فولاد، شرایط خوردگی و ضوابط استاندارد بستگی دارد. ممکن است رده ۴۰ برای یک خط مناسب باشد، اما در خطی با همان قطر و شرایط کاری متفاوت، به ضخامت بیشتری نیاز باشد.
سناریوی کاربردی: خرید برای یک پروژه تأسیساتی
فرض کنید پیمانکار برای یک مجموعه صنعتی به لوله بدون درز نیاز دارد و در نقشه، سایز اسمی و رده ۴۰ مشخص شده است. در این وضعیت، خرید لوله صرفاً براساس قطر و عنوان «مانیسمان» کافی نیست. خریدار باید رده، استاندارد تولید، گرید متریال، ضخامت اسمی و مدارک فنی موردنیاز را با مشخصات پروژه تطبیق دهد.
مزیت اصلی انتخاب صحیح رده ۴۰، تعادل میان نیاز فنی و هزینه است؛ نه اینکه این رده ذاتاً برای همه کاربردها ایمن‌تر یا اقتصادی‌تر از سایر رده‌ها باشد.

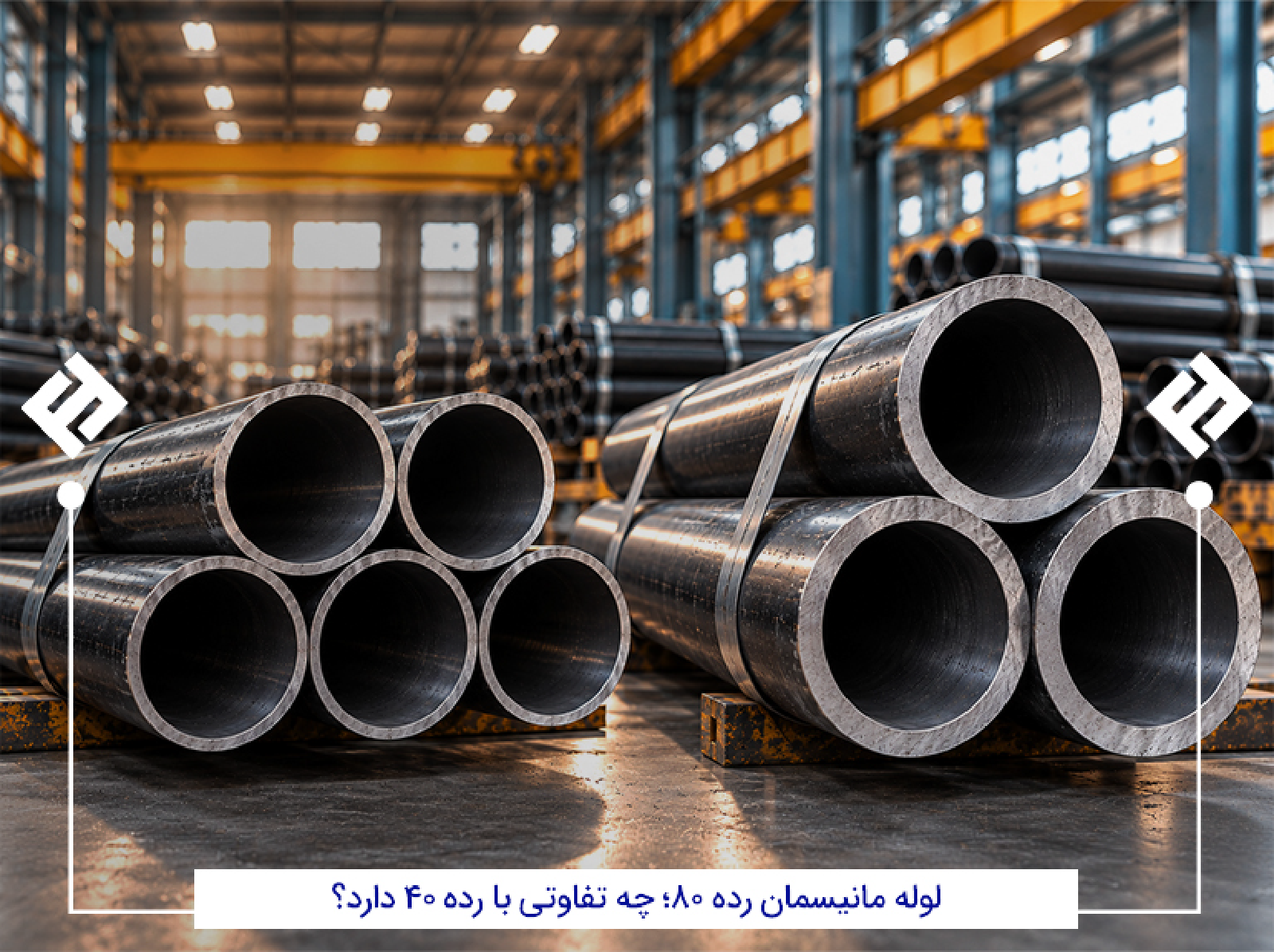

لوله مانیسمان رده ۸۰؛ چه تفاوتی با رده ۴۰ دارد؟
رده ۸۰ در یک سایز اسمی یکسان، معمولاً دیواره ضخیمتری نسبت به رده ۴۰ دارد. این افزایش ضخامت میتواند ظرفیت تحمل تنش ناشی از فشار داخلی را بهبود دهد، اما مقدار فشار مجاز همچنان باید با محاسبات استاندارد مشخص شود.
از طرف دیگر، ضخامت بیشتر بدون هزینه نیست. وزن هر متر لوله افزایش مییابد و قطر داخلی کاهش پیدا میکند. این دو تغییر ممکن است بر هزینه حمل، عملیات نصب و عملکرد هیدرولیکی خط اثر بگذارند.
سناریوی کاربردی: فشار طراحی بالاتر یا شرایط کاری سخت‌تر
فرض کنید در یک واحد صنعتی، طراح پس از محاسبه فشار و دمای طراحی به ضخامت بیشتری از آنچه رده ۴۰ فراهم میکند نیاز دارد. در این شرایط، رده ۸۰ میتواند یکی از گزینه‌های بررسی باشد؛ مشروط به اینکه جنس لوله، تلرانس ضخامت، خوردگی احتمالی و سایر الزامات نیز تأیید شوند.
در چنین پروژه‌ای، انتخاب رده بالاتر باید نتیجه محاسبه باشد، نه راهی برای افزایش حاشیه ایمنی به‌صورت حدسی. ضخامت بیشتر همیشه بهترین پاسخ نیست؛ گاهی قطر داخلی کوچک‌تر، وزن بالاتر یا محدودیت‌های اجرایی نیز باید در تصمیم لحاظ شوند.
لوله مانیسمان رده ۱۶۰؛ ضخامت بیشتر، اما نه برای هر پروژه
رده ۱۶۰ در سایزهای قابل عرضه، از ردههای ضخیم لوله به شمار می‌رود. ضخامت بیشتر آن میتواند برای طراحی‌هایی که به دیواره سنگین‌تری نیاز دارند مفید باشد؛ با این حال، استفاده از این رده باید براساس شرایط واقعی سرویس و استاندارد طراحی انجام شود.
افزایش ضخامت، وزن و هزینه هر متر لوله را بالا می‌برد و قطر داخلی را کاهش می‌دهد. بنابراین، انتخاب رده ۱۶۰ برای خطی که به چنین ضخامت بالایی نیاز ندارد، ممکن است تنها هزینه پروژه را افزایش دهد، بدون آنکه مزیت عملی متناسبی ایجاد کند.
سناریوی کاربردی: خط صنعتی با الزامات سخت‌گیرانه
در یک خط فرایندی با فشار طراحی بالا، طراح ابتدا فشار و دمای کار، جنس سیال، گرید متریال، تنش مجاز، خوردگی و الزامات استاندارد را بررسی میکند. اگر نتیجه محاسبات به ضخامت قابل تأمین در رده ۱۶۰ برسد، این رده میتواند گزینه مناسبی باشد.
در مرحله خرید نیز باید مشخصات فنی محصول، گواهی متریال و مدارک آزمون مطابق سفارش کنترل شود. عنوان «رده ۱۶۰» به‌تنهایی جایگزین تأییدیه‌های فنی و کنترل کیفیت نیست.
مقایسه ضخامت ردههای 20، ۴۰، ۸۰ و ۱۶۰ با یک مثال عددی
برای درک بهتر تفاوت رده‌ها، می‌توان لوله اسمی ۲ اینچ را براساس ابعاد متداول استاندارد ASME B36.10M بررسی کرد. در این سایز، قطر خارجی لوله حدود ۶۰٫۳ میلی‌متر است؛ اما ضخامت دیواره با تغییر رده عوض میشود.
| مشخصه | رده ۲۰ (Sch 20) | رده ۴۰ (Sch 40) | رده ۸۰ (Sch 80) | رده ۱۶۰ (Sch 160) |
| قطر خارجی | ۶۰٫۳ میلی‌متر | ۶۰٫۳ میلی‌متر | ۶۰٫۳ میلی‌متر | ۶۰٫۳ میلی‌متر |
| ضخامت اسمی دیواره | نیازمند تطبیق با جدول استاندارد سایز موردنظر | ۳٫۹۱ میلی‌متر | ۵٫۵۴ میلی‌متر | ۸٫۷۴ میلی‌متر |
| قطر داخلی تقریبی | بر اساس ضخامت استاندارد محاسبه میشود | ۵۲٫۴۸ میلی‌متر | ۴۹٫۲۲ میلی‌متر | ۴۲٫۸۲ میلی‌متر |
اعداد جدول نمونه‌ای از ابعاد اسمی استاندارد برای لوله فولادی هستند؛ برای سفارش واقعی، استاندارد محصول و جدول ابعادی سازنده باید کنترل شود.
با مقایسه این اعداد مشخص میشود که افزایش رده، قطر خارجی را در این سایز تغییر نمی‌دهد، اما فضای عبور سیال را کاهش می‌دهد. برای همین، انتخاب رده فقط مسئله تحمل فشار نیست؛ در خطوطی که دبی و افت فشار اهمیت دارند، قطر داخلی نیز باید در محاسبات لحاظ شود.
رده ۲۰ را نمی‌توان بدون تعیین سایز و بررسی جدول استاندارد به این جدول افزود؛ زیرا ضخامت‌های تعریف‌شده و امکان عرضه رده‌ها در همه سایزها یکسان نیست.
آیا لوله مانیسمان رده بالاتر فشار بیشتری تحمل میکند؟
در شرایط یکسان، افزایش ضخامت دیواره معمولاً ظرفیت تحمل فشار ناشی از فشار داخلی را افزایش می‌دهد. با این حال، این رابطه به‌تنهایی برای تعیین فشار مجاز کافی نیست.
فشار مجاز لوله به مجموعه‌ای از پارامترها وابسته است:
- قطر خارجی و ضخامت دیواره: هندسه لوله بر تنش واردشده به دیواره اثر دارد.
- گرید و خواص مکانیکی فولاد: استحکام مجاز متریال در دمای طراحی اهمیت دارد.
- دمای بهره‌برداری: خواص مکانیکی فولاد ممکن است با افزایش دما تغییر کند.
- خوردگی و تلرانس ضخامت: ضخامت اسمی با ضخامت واقعی اندازه‌گیری‌شده لزوماً برابر نیست؛ خوردگی نیز میتواند ضخامت مؤثر را کاهش دهد.
- استاندارد طراحی و شرایط سرویس: نوع سیال، بارهای خارجی، چرخه‌های فشار و الزامات ایمنی باید در محاسبات لحاظ شوند.
به همین دلیل، نمی‌توان گفت هر لوله رده ۱۶۰ در هر سایز و از هر گریدی، فشار مشخص و ثابتی را تحمل میکند. برای خطوط حساس، فشار مجاز باید با استفاده از استاندارد طراحی مربوط و مشخصات واقعی محصول تعیین شود.

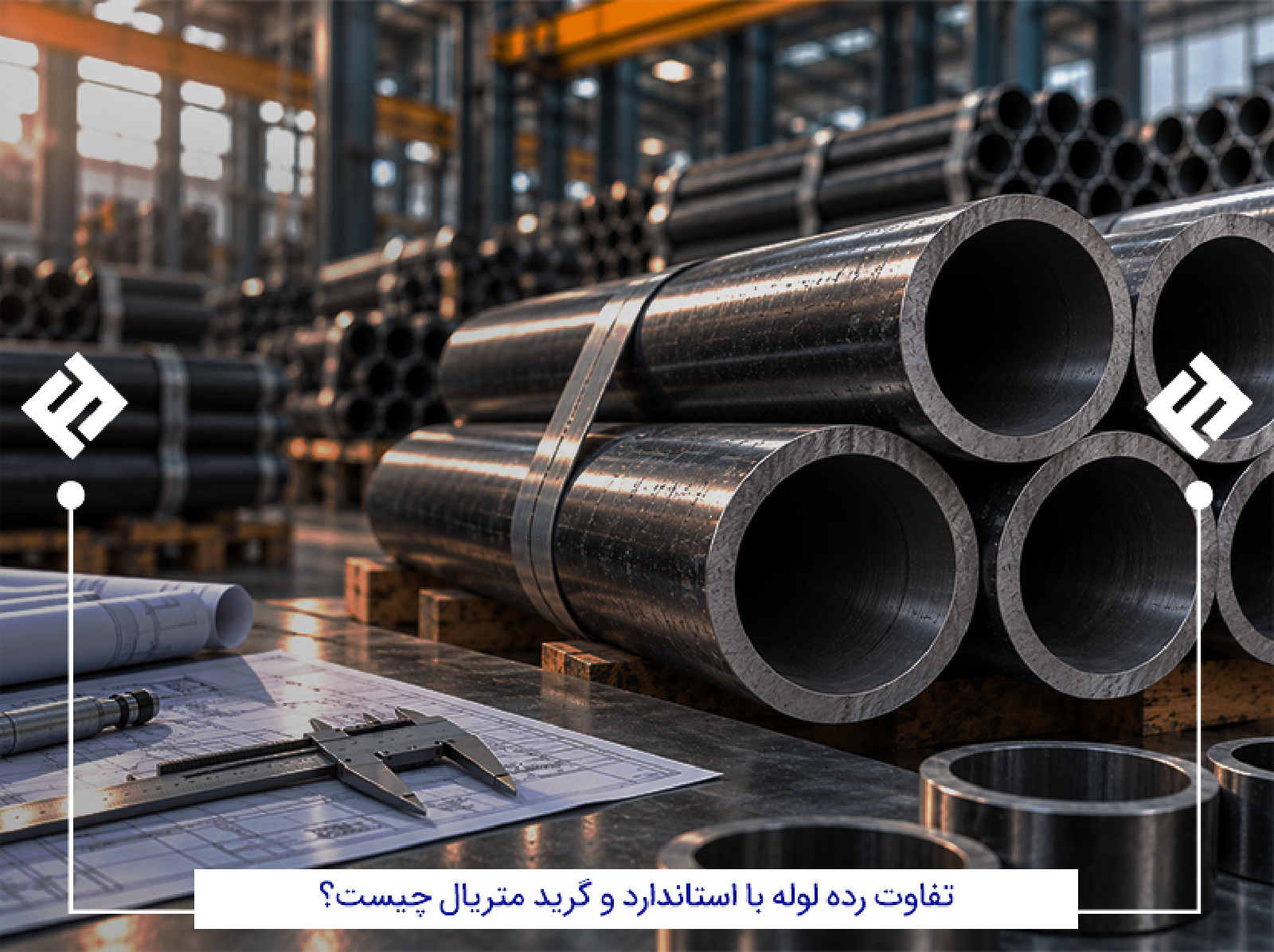

تفاوت رده لوله با استاندارد و گرید متریال چیست؟
یکی از خطاهای خرید، یکی دانستن رده لوله با استاندارد تولید یا گرید فولاد است. این سه مشخصه، اطلاعات متفاوتی ارائه می‌کنند.
جدول تفاوت رده، استاندارد ابعادی و گرید متریال
| مشخصه | چه چیزی را مشخص میکند؟ | نمونه |
| رده یا Schedule | ضخامت دیواره در سایز اسمی مشخص | Sch 40، Sch 80 |
| استاندارد ابعادی | ابعاد و تلرانس‌های تعریف‌شده برای لوله | ASME B36.10M |
| استاندارد یا گرید متریال | الزامات جنس، خواص و آزمون‌های محصول | ASTM A106، متناسب با گرید و سفارش |
برای مثال، ASME B36.10M مرجع ابعادی لوله‌های فولادی کربنی و آلیاژی جوش‌شده و بدون‌درز است. در مقابل، استانداردی مانند ASTM A106 الزامات مربوط به لوله فولاد کربنی بدون‌درز برای سرویس دمای بالا را پوشش می‌دهد. این دو استاندارد کارکرد یکسانی ندارند و نباید جای یکدیگر استفاده شوند.
در خرید صنعتی، مشخصات سفارش باید به‌اندازه کافی دقیق باشد تا سایز، رده، گرید، استاندارد تولید، شرایط آزمون و مدارک موردنیاز روشن باشند.
قیمت لوله مانیسمان رده ۲۰، ۴۰، ۸۰ و ۱۶۰ چگونه تعیین میشود؟
قیمت لوله مانیسمان تنها به رده وابسته نیست. سایز، ضخامت، گرید فولاد، کشور و کارخانه سازنده، استاندارد تولید، موجودی بازار و حجم سفارش نیز بر قیمت اثر می‌گذارند.
در یک سایز و مشخصات قابل‌مقایسه، ردههای ضخیم‌تر معمولاً وزن بیشتری در هر متر دارند و همین موضوع میتواند قیمت هر شاخه و هزینه حمل را افزایش دهد. اما مقایسه قیمت دو لوله فقط براساس شماره رده درست نیست؛ باید طول شاخه، وزن، گرید و استاندارد هر دو محصول یکسان یا قابل‌مقایسه باشد.
پیش از استعلام قیمت، این اطلاعات را آماده کنید:
- سایز اسمی و رده موردنیاز
- استاندارد و گرید متریال
- طول شاخه و تعداد موردنیاز
- نیاز به گواهی متریال یا مدارک آزمون
- محل تحویل و شرایط حمل
برای سفارش‌های حساس، پایین‌ترین قیمت به‌تنهایی معیار مناسبی نیست. اگر لوله با مشخصات فنی پروژه مطابقت نداشته باشد، هزینه تعویض، تأخیر نصب و تأیید دوباره محصول میتواند از اختلاف اولیه قیمت بیشتر شود.
پیش از خرید کدام رده لوله مانیسمان، این موارد را بررسی کنیم؟
برای انتخاب بین ردههای ۲۰، ۴۰، ۸۰ و ۱۶۰، بهتر است تصمیم را از نقشه و محاسبات طراحی شروع کنید، نه از موجودی انبار یا قیمت روز بازار.
- فشار و دمای طراحی را مشخص کنید. فشار کاری عادی به‌تنهایی برای انتخاب ضخامت کافی نیست.
- سایز اسمی و قطر داخلی موردنیاز را بررسی کنید. ضخامت بیشتر میتواند فضای عبور سیال را کاهش دهد.
- گرید و استاندارد تولید را با کاربرد تطبیق دهید. بدون‌درز بودن لوله به‌تنهایی برای تأیید صلاحیت آن کافی نیست.
- خوردگی و عمر مورد انتظار را در نظر بگیرید. شرایط سیال و محیط میتواند بر ضخامت لازم اثر بگذارد.
- مدارک فنی و ابعاد واقعی را کنترل کنید. رده، ضخامت، گرید و گواهی‌های موردنیاز باید با سفارش مطابقت داشته باشند.
- هزینه کل را مقایسه کنید. وزن، حمل، نصب، افت فشار و دسترسی به محصول همگی در هزینه نهایی پروژه نقش دارند.
جدول انتخاب رده لوله مانیسمان
| شرایط پروژه | رده قابل بررسی | نکته تعیین‌کننده |
| نیاز به کاهش وزن و هزینه، با ضخامت تأییدشده در محاسبات | رده ۲۰ | کفایت ضخامت برای فشار، دما و خوردگی |
| کاربرد صنعتی با نیازهای متعارف و مشخصات طراحی منطبق | رده ۴۰ | تطبیق رده با نقشه و شرایط بهره‌برداری |
| نیاز محاسباتی به دیواره ضخیم‌تر | رده ۸۰ یا ۱۶۰ | فشار و دمای طراحی، جنس فولاد، قطر داخلی و هزینه نهایی |
