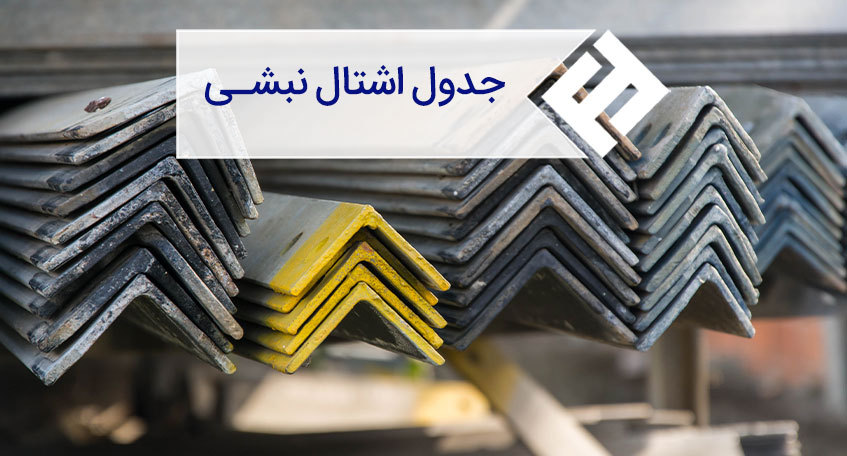

جدول اشتال انواع نبشی فولادی
در خرید نبشی فولادی، تنها دانستن سایز محصول کافی نیست. یک نبشی ۶۰×۶۰ ممکن است در ظاهر مشابه محصول کارخانه دیگری باشد، اما اختلاف وزن، ضخامت واقعی و مشخصات فنی آن میتواند روی استحکام سازه، هزینه نهایی پروژه و حتی قیمت خرید تأثیر قابلتوجهی بگذارد. به همین دلیل، مهندسان سازه، ناظران، پیمانکاران و فعالان بازار آهن پیش از انتخاب مقطع، به جدول اشتال نبشی مراجعه میکنند.
جدول اشتال یکی از معتبرترین منابع مهندسی برای مشخصات مقاطع فولادی است و اطلاعاتی مانند ابعاد، وزن هر متر، سطح مقطع، ممان اینرسی و سایر ویژگیهای هندسی را در اختیار کاربران قرار میدهد. آشنایی با این جدول نهتنها برای طراحی سازه اهمیت دارد، بلکه در برآورد وزن سفارش، محاسبه قیمت و کنترل کیفیت محصولات کارخانههای مختلف نیز نقش مهمی ایفا میکند.
در این راهنما، با نحوه استفاده از جدول اشتال نبشی آشنا میشوید، یاد میگیرید چگونه وزن و قیمت یک سفارش را محاسبه کنید و به جدول اشتال سایزهای پرکاربرد نبشی نیز دسترسی خواهید داشت. برای اطلاع از قیمت روز نبشی کلیک کنید.
جدول اشتال نبشی چیست؟
جدول اشتال (Stahl Tabellen) مجموعهای از جداول استاندارد مهندسی است که مشخصات انواع مقاطع فولادی مانند تیرآهن، ناودانی، قوطی، سپری و نبشی را ارائه میکند. این جداول که بر پایه استانداردهای مهندسی آلمان تدوین شدهاند، سالهاست بهعنوان مرجع طراحی و اجرای سازههای فولادی در ایران و بسیاری از کشورهای دیگر مورداستفاده قرار میگیرند.
هر یک از این پارامترهای جدول اشتال در طراحی سازه یا خرید نبشی کاربرد خاص خود را دارند، اما برای بیشتر خریداران، وزن هر متر مهمترین عدد جدول اشتال محسوب میشود؛ زیرا قیمت نبشی بر اساس وزن نبشی محاسبه میشود.
چرا جدول اشتال نبشی اهمیت دارد؟
اگر وزن واقعی یک نبشی با وزن استاندارد اختلاف زیادی داشته باشد، ممکن است با یکی از این دو حالت مواجه شوید:
- وزن کمتر از استاندارد؛ که میتواند نشانه کاهش ضخامت و افت مقاومت مکانیکی باشد.
- وزن بیشتر از استاندارد؛ که باعث افزایش هزینه خرید، حمل و اجرای پروژه میشود.
به همین دلیل، جدول اشتال بهعنوان معیار مقایسه شناخته میشود و بسیاری از شرکتهای مهندسی و واحدهای خرید، مشخصات محصولات را با این جدول تطبیق میدهند. برای آشنایی با انواع نبشی به این صفحه مراجعه نمایید.
جدول وزنی سایزهای پرکاربرد نبشی فولادی
جدول زیر شامل برخی از پرمصرفترین سایزهای نبشی بال مساوی بر اساس مقادیر استاندارد اشتال است. این جدول برای برآورد سریع وزن سفارش و مقایسه سایزها کاربرد دارد.
| نام رایج | مشخصات نبشی | وزن هر متر | وزن شاخه ۶ متری | کاربردهای متداول |
|---|---|---|---|---|
| نبشی ۲ | L 20×20×3 | ۰٫۸۸ کیلوگرم | ۵٫۲۹ کیلوگرم | قفسه بسیار سبک، قابهای کوچک و قطعات تزئینی |
| نبشی ۲٫۵ | L 25×25×3 | ۱٫۱۲ کیلوگرم | ۶٫۷۲ کیلوگرم | قفسه سبک، حفاظ، چهارچوب و تجهیزات کارگاهی |
| نبشی ۳ | L 30×30×3 | ۱٫۳۶ کیلوگرم | ۸٫۱۶ کیلوگرم | فریم سبک، خرپای کوچک، ساپورت لوله و کابل |
| نبشی ۳٫۵ | L 35×35×4 | ۲٫۰۹ کیلوگرم | ۱۲٫۵۴ کیلوگرم | چهارچوب فلزی، مهاربندی سبک و سازههای کارگاهی |
| نبشی ۴ سبک | L 40×40×4 | ۲٫۴۲ کیلوگرم | ۱۴٫۵۲ کیلوگرم | فریم، قفسه صنعتی، ساپورت و والپست سبک |
| نبشی ۴ سنگین | L 40×40×5 | ۲٫۹۷ کیلوگرم | ۱۷٫۸۲ کیلوگرم | اتصالات مقاومتر، شاسی سبک و مهاربندی |
| نبشی ۵ سبک | L 50×50×5 | ۳٫۷۷ کیلوگرم | ۲۲٫۶۲ کیلوگرم | خرپا، بادبند سبک، والپست و سازههای فلزی کوچک |
| نبشی ۵ سنگین | L 50×50×6 | ۴٫۴۷ کیلوگرم | ۲۶٫۸۲ کیلوگرم | اتصالات سازهای، شاسی، قاب صنعتی و تقویت گوشهها |
| نبشی ۶ | L 60×60×6 | ۵٫۴۲ کیلوگرم | ۳۲٫۵۲ کیلوگرم | خرپای متوسط، بادبند، ستونک و اتصالات تیر و ستون |
| نبشی ۷ | L 70×70×7 | ۷٫۳۸ کیلوگرم | ۴۴٫۲۸ کیلوگرم | سازههای نیمهسنگین، دکل، بادبند و خرپا |
| نبشی ۸ | L 80×80×8 | ۹٫۶۳ کیلوگرم | ۵۷٫۷۸ کیلوگرم | خرپای سنگین، دکل، شاسی صنعتی و مهاربندی سازه |
| نبشی ۹ | L 90×90×10 | ۱۳٫۴۰ کیلوگرم | ۸۰٫۴۰ کیلوگرم | اتصالات سنگین، قاب صنعتی و سازههای باربر |
| نبشی ۱۰ | L 100×100×10 | ۱۵ کیلوگرم | ۹۰ کیلوگرم | ستون و بادبند مرکب، سوله، دکل و سازههای سنگین |
| نبشی ۱۲ | L 120×120×12 | ۲۱٫۶۰ کیلوگرم | ۱۲۹٫۶۰ کیلوگرم | سازههای صنعتی سنگین، دکل و اتصالات با بار زیاد |
| نبشی ۱۵ | L 150×150×15 | ۳۳٫۸۰ کیلوگرم | ۲۰۲٫۸۰ کیلوگرم | پل، دکل سنگین، سازههای خاص و اعضای مرکب |
| نبشی ۱۸ | L 180×180×18 | ۴۸٫۶ کیلوگرم | ۲۹۱٫۶ کیلوگرم | دکلهای سنگین، سازههای صنعتی، اتصالات باربر، پل و اعضای مرکب |
| نبشی ۲۰ | L 200×200×20 | ۵۹٫۹ کیلوگرم | ۳۵۹٫۴ کیلوگرم | سازههای بسیار سنگین، پلسازی، دکلهای بزرگ، شاسی ماشینآلات و اتصالات ویژه |
جدول وزن شاخههای نبشی؛ سریعترین راه برآورد سفارش
نکته: هنگام استعلام قیمت، تنها به قیمت هر شاخه توجه نکنید. همیشه قیمت را بر اساس قیمت هر کیلوگرم و وزن واقعی مقایسه کنید.
راهنمای جدول اشتال نبشی
هر ردیف از جدول اشتال به یک سایز مشخص از نبشی اختصاص دارد. مهمترین ستونهای این جدول عبارتاند از:
| علامت ستون | مشخصه | واحد | کاربرد |
|---|---|---|---|
| L a×a×t | مشخصات مقطع نبشی | میلیمتر | معرفی طول دو بال و ضخامت نبشی؛ مانند L50×50×5 |
| a | طول بال نبشی | mm | تعیین سایز اسمی نبشی؛ در نبشی بالمساوی هر دو بال برابرند |
| t | ضخامت بالها | mm | مؤثر در وزن، سطح مقطع و مقاومت نبشی |
| M یا G | وزن واحد طول | kg/m | محاسبه وزن کل نبشی، هزینه خرید و بار مرده |
| A | مساحت سطح مقطع | cm² | محاسبه تنش کششی و فشاری و ظرفیت نیروی محوری |
| r₁ | شعاع داخلی محل اتصال بالها | mm | مشخصکردن انحنای داخلی گوشه نبشی |
| r₂ | شعاع گردی لبه بالها | mm | مشخصکردن انحنای انتهای بالها |
| C یا e | فاصله مرکز سطح از پشت بال | cm | تعیین محل مرکز هندسی مقطع برای تحلیل و طراحی اتصال |
| Ix ، Iy | ممان اینرسی حول محورهای مرکزی x و y | cm⁴ | بررسی مقاومت مقطع در برابر خمش حول محورهای افقی و عمودی |
| Ix=Iy | برابری ممان اینرسی x و y | cm⁴ | در نبشی بالمساوی، به دلیل یکسانبودن دو بال، این دو مقدار برابرند |
| |Ixy| | قدر مطلق حاصلضرب ممان اینرسی | cm⁴ | محاسبه محورهای اصلی و تحلیل خمش نامتقارن نبشی |
| Iu | ممان اینرسی حول محور اصلی قوی | cm⁴ | بررسی مقاومت بیشتر مقطع در جهت محور اصلی قوی |
| Iv | ممان اینرسی حول محور اصلی ضعیف | cm⁴ | بررسی خمش و کمانش در جهت ضعیفتر مقطع |
| ix ، iy | شعاع ژیراسیون حول محورهای x و y | cm | محاسبه لاغری و کنترل کمانش عضو فشاری |
| iu | شعاع ژیراسیون حول محور اصلی قوی | cm | کنترل لاغری مقطع در جهت محور اصلی قوی |
| iv | شعاع ژیراسیون حول محور اصلی ضعیف | cm | کنترل بحرانی کمانش؛ معمولاً کوچکترین شعاع ژیراسیون مهمتر است |
| Zx ، Zy یا Wx ، Wy | مدول مقطع حول محورهای x و y | cm³ | محاسبه تنش خمشی و ظرفیت خمشی نبشی |
| α | زاویه محورهای اصلی نسبت به محورهای مرجع | درجه | تعیین جهت محورهای اصلی مقطع؛ برای نبشی بالمساوی معمولاً حدود ۴۵ درجه است |
| It یا J | ثابت یا ممان پیچشی | cm⁴ | بررسی مقاومت مقطع در برابر پیچش |
نمادها ممکن است در نسخهها و استانداردهای مختلف جدول اشتال کمی متفاوت باشند.
برای بسیاری از خریداران، تنها سه ستون ضخامت، سایز و وزن هر متر کافی است؛ اما مهندسان طراح از سایر اطلاعات نیز در نرمافزارهای تحلیل سازه استفاده میکنند.
نمونه کامل جدول اشتال نبشی
نبشیهای ۲۰ تا ۶۰ میلیمتر
| مقطع mm | M kg/m | r₁ mm | r₂ mm | C cm | Ix=Iy cm⁴ | |Ixy| cm⁴ | Iu cm⁴ | Iv cm⁴ | ix=iy cm | iu cm | iv cm | Zx=Zy cm³ | A cm² |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20×20×3 | 0.882 | 3.5 | 1.75 | 0.598 | 0.392 | 0.227 | 0.618 | 0.165 | 0.590 | 0.742 | 0.383 | 0.279 | 1.12 |
| 25×25×3 | 1.12 | 3.5 | 1.75 | 0.723 | 0.803 | 0.469 | 1.27 | 0.334 | 0.751 | 0.945 | 0.484 | 0.452 | 1.42 |
| 25×25×4 | 1.45 | 3.5 | 1.75 | 0.762 | 1.02 | 0.588 | 1.61 | 0.430 | 0.741 | 0.931 | 0.482 | 0.586 | 1.85 |
| 25×25×5 | 1.78 | 3.5 | 1.75 | 0.799 | 1.21 | 0.686 | 1.90 | 0.524 | 0.731 | 0.915 | 0.481 | 0.711 | 2.26 |
| 30×30×3 | 1.36 | 5 | 2.5 | 0.835 | 1.40 | 0.819 | 2.22 | 0.586 | 0.899 | 1.13 | 0.581 | 0.649 | 1.74 |
| 30×30×4 | 1.78 | 5 | 2.5 | 0.878 | 1.80 | 1.05 | 2.85 | 0.754 | 0.892 | 1.12 | 0.577 | 0.850 | 2.27 |
| 30×30×5 | 2.18 | 5 | 2.5 | 0.918 | 2.16 | 1.25 | 3.41 | 0.917 | 0.883 | 1.11 | 0.575 | 1.04 | 2.78 |
| 35×35×4 | 2.09 | 5 | 2.5 | 1.00 | 2.95 | 1.73 | 4.68 | 1.23 | 1.05 | 1.32 | 0.678 | 1.18 | 2.67 |
| 40×40×3 | 1.84 | 6 | 3 | 1.07 | 3.45 | 2.01 | 5.45 | 1.44 | 1.21 | 1.52 | 0.783 | 1.18 | 2.35 |
| 40×40×4 | 2.42 | 6 | 3 | 1.12 | 4.47 | 2.61 | 7.09 | 1.86 | 1.21 | 1.52 | 0.777 | 1.55 | 3.08 |
| 40×40×5 | 2.97 | 6 | 3 | 1.16 | 5.43 | 3.17 | 8.59 | 2.26 | 1.20 | 1.51 | 0.773 | 1.91 | 3.79 |
| 40×40×6 | 3.52 | 6 | 3 | 1.20 | 6.31 | 3.66 | 9.97 | 2.65 | 1.19 | 1.49 | 0.770 | 2.26 | 4.48 |
| 45×45×3 | 2.09 | 7 | 3.5 | 1.18 | 4.93 | 2.85 | 7.78 | 2.07 | 1.36 | 1.71 | 0.882 | 1.49 | 2.66 |
| 45×45×4 | 2.74 | 7 | 3.5 | 1.23 | 6.43 | 3.75 | 10.2 | 2.68 | 1.36 | 1.71 | 0.876 | 1.97 | 3.49 |
| 45×45×4.5 | 3.06 | 7 | 3.5 | 1.26 | 7.15 | 4.17 | 11.3 | 2.97 | 1.35 | 1.70 | 0.873 | 2.20 | 3.90 |
| 45×45×5 | 3.38 | 7 | 3.5 | 1.28 | 7.84 | 4.58 | 12.4 | 3.26 | 1.35 | 1.70 | 0.871 | 2.43 | 4.30 |
| 45×45×6 | 4.00 | 7 | 3.5 | 1.32 | 9.16 | 5.33 | 14.5 | 3.83 | 1.34 | 1.69 | 0.867 | 2.88 | 5.09 |
| 50×50×3 | 2.33 | 7 | 3.5 | 1.31 | 6.86 | 3.98 | 10.8 | 2.88 | 1.52 | 1.91 | 0.986 | 1.86 | 2.96 |
| 50×50×4 | 3.06 | 7 | 3.5 | 1.36 | 8.97 | 5.24 | 14.2 | 3.73 | 1.52 | 1.91 | 0.979 | 2.46 | 3.89 |
| 50×50×5 | 3.77 | 7 | 3.5 | 1.40 | 11.0 | 6.42 | 17.4 | 4.55 | 1.51 | 1.90 | 0.973 | 3.05 | 4.80 |
| 50×50×6 | 4.47 | 7 | 3.5 | 1.45 | 12.8 | 7.50 | 20.3 | 5.34 | 1.50 | 1.89 | 0.968 | 3.61 | 5.69 |
| 50×50×8 | 5.82 | 7 | 3.5 | 1.52 | 16.3 | 9.41 | 25.7 | 6.88 | 1.48 | 1.86 | 0.963 | 4.68 | 7.41 |
| 60×60×5 | 4.57 | 8 | 4 | 1.64 | 19.4 | 11.3 | 30.7 | 8.03 | 1.82 | 2.30 | 1.17 | 4.45 | 5.82 |
| 60×60×6 | 5.42 | 8 | 4 | 1.69 | 22.8 | 13.4 | 36.1 | 9.44 | 1.82 | 2.29 | 1.17 | 5.29 | 6.91 |
| 60×60×8 | 7.09 | 8 | 4 | 1.77 | 29.2 | 17.0 | 46.1 | 12.2 | 1.80 | 2.26 | 1.16 | 6.89 | 9.03 |
| 60×60×10 | 8.69 | 8 | 4 | 1.85 | 34.9 | 20.1 | 55.1 | 14.8 | 1.78 | 2.23 | 1.16 | 8.41 | 11.1 |
نبشیهای ۶۵ تا ۱۲۰ میلیمتر
| مقطع mm | M kg/m | r₁ mm | r₂ mm | C cm | Ix=Iy cm⁴ | |Ixy| cm⁴ | Iu cm⁴ | Iv cm⁴ | ix=iy cm | iu cm | iv cm | Zx=Zy cm³ | A cm² |
| 65×65×7 | 6.83 | 9 | 4.5 | 1.85 | 33.4 | 19.6 | 53.0 | 13.9 | 1.96 | 2.47 | 1.26 | 7.18 | 8.70 |
| 70×70×6 | 6.38 | 9 | 4.5 | 1.93 | 36.9 | 21.6 | 58.5 | 15.3 | 2.13 | 2.68 | 1.37 | 7.27 | 8.13 |
| 70×70×7 | 7.38 | 9 | 4.5 | 1.97 | 42.3 | 24.8 | 67.1 | 17.5 | 2.12 | 2.67 | 1.36 | 8.41 | 9.40 |
| 70×70×8 | 8.36 | 9 | 4.5 | 2.01 | 47.5 | 27.8 | 75.3 | 19.7 | 2.11 | 2.66 | 1.36 | 9.52 | 10.6 |
| 70×70×10 | 10.3 | 9 | 4.5 | 2.09 | 57.2 | 33.3 | 90.5 | 24.0 | 2.09 | 2.63 | 1.35 | 11.7 | 13.1 |
| 75×75×6 | 6.85 | 9 | 4.5 | 2.05 | 45.8 | 26.9 | 72.7 | 18.9 | 2.29 | 2.89 | 1.47 | 8.41 | 8.73 |
| 75×75×8 | 8.99 | 9 | 4.5 | 2.14 | 59.1 | 34.7 | 93.8 | 24.5 | 2.27 | 2.86 | 1.46 | 11.0 | 11.4 |
| 80×80×6 | 7.34 | 10 | 5 | 2.17 | 55.8 | 32.7 | 88.5 | 23.1 | 2.44 | 3.08 | 1.57 | 9.57 | 9.35 |
| 80×80×8 | 9.63 | 10 | 5 | 2.26 | 72.2 | 42.4 | 115 | 29.9 | 2.43 | 3.06 | 1.56 | 12.6 | 12.3 |
| 80×80×10 | 11.9 | 10 | 5 | 2.34 | 87.5 | 51.1 | 139 | 36.4 | 2.41 | 3.03 | 1.55 | 15.4 | 15.1 |
| 90×90×6 | 8.30 | 11 | 5.5 | 2.41 | 80.3 | 47.0 | 127 | 33.3 | 2.76 | 3.47 | 1.78 | 12.2 | 10.6 |
| 90×90×7 | 9.61 | 11 | 5.5 | 2.45 | 92.5 | 54.3 | 147 | 38.3 | 2.75 | 3.46 | 1.77 | 14.1 | 12.2 |
| 90×90×8 | 10.9 | 11 | 5.5 | 2.50 | 104 | 61.2 | 166 | 43.1 | 2.74 | 3.45 | 1.76 | 16.1 | 13.9 |
| 90×90×9 | 12.2 | 11 | 5.5 | 2.54 | 116 | 67.9 | 184 | 47.9 | 2.73 | 3.44 | 1.76 | 17.9 | 15.5 |
| 90×90×10 | 13.4 | 11 | 5.5 | 2.58 | 127 | 74.4 | 201 | 52.6 | 2.72 | 3.43 | 1.75 | 19.8 | 17.1 |
| 90×90×12 | 15.9 | 11 | 5.5 | 2.66 | 148 | 86.3 | 234 | 61.7 | 2.70 | 3.40 | 1.74 | 23.3 | 20.3 |
| 100×100×8 | 12.2 | 12 | 6 | 2.74 | 145 | 85 | 230 | 59.9 | 3.06 | 3.85 | 1.96 | 19.9 | 15.5 |
| 100×100×10 | 15.0 | 12 | 6 | 2.82 | 177 | 104 | 280 | 73.0 | 3.04 | 3.83 | 1.95 | 24.6 | 19.2 |
| 100×100×12 | 17.8 | 12 | 6 | 2.90 | 207 | 121 | 328 | 85.8 | 3.02 | 3.80 | 1.94 | 29.1 | 22.7 |
| 100×100×15 | 21.9 | 12 | 6 | 3.02 | 249 | 144 | 393 | 104 | 2.98 | 3.75 | 1.93 | 35.6 | 27.9 |
| 120×120×8 | 14.7 | 13 | 6.5 | 3.23 | 255 | 150 | 405 | 105 | 3.69 | 4.65 | 2.37 | 29.1 | 18.7 |
| 120×120×10 | 18.2 | 13 | 6.5 | 3.31 | 313 | 184 | 497 | 129 | 3.67 | 4.63 | 2.36 | 36.0 | 23.2 |
| 120×120×12 | 21.6 | 13 | 6.5 | 3.40 | 368 | 216 | 584 | 152 | 3.65 | 4.60 | 2.35 | 42.7 | 27.5 |
| 120×120×15 | 26.6 | 13 | 6.5 | 3.51 | 445 | 260 | 705 | 185 | 3.62 | 4.56 | 2.33 | 52.4 | 33.9 |
نبشیهای ۱۳۰ تا ۲۵۰ میلیمتر
| مقطع mm | M kg/m | r₁ mm | r₂ mm | C cm | Ix=Iy cm⁴ | |Ixy| cm⁴ | Iu cm⁴ | Iv cm⁴ | ix=iy cm | iu cm | iv cm | Zx=Zy cm³ | A cm² |
| 130×130×12 | 23.5 | 14 | 7 | 3.64 | 472 | 278 | 750 | 195 | 3.97 | 5.00 | 2.55 | 50.4 | 30.0 |
| 150×150×10 | 23.0 | 16 | 8 | 4.03 | 624 | 366 | 991 | 258 | 4.62 | 5.82 | 2.97 | 56.9 | 29.3 |
| 150×150×12 | 27.3 | 16 | 8 | 4.12 | 737 | 433 | 1170 | 303 | 4.60 | 5.80 | 2.95 | 67.7 | 34.8 |
| 150×150×15 | 33.8 | 16 | 8 | 4.25 | 898 | 528 | 1426 | 370 | 4.57 | 5.76 | 2.93 | 83.5 | 43.0 |
| 150×150×18 | 40.1 | 16 | 8 | 4.37 | 1050 | 615 | 1665 | 435 | 4.54 | 5.71 | 2.92 | 98.7 | 51.0 |
| 160×160×15 | 36.2 | 17 | 8.5 | 4.49 | 1099 | 646 | 1745 | 453 | 4.88 | 6.16 | 3.13 | 95.5 | 46.1 |
| 180×180×16 | 43.5 | 18 | 9 | 5.02 | 1682 | 991 | 2673 | 692 | 5.51 | 6.95 | 3.53 | 130 | 55.4 |
| 180×180×18 | 48.6 | 18 | 9 | 5.10 | 1866 | 1097 | 2963 | 768 | 5.49 | 6.92 | 3.52 | 145 | 61.9 |
| 200×200×16 | 48.5 | 18 | 9 | 5.52 | 2341 | 1381 | 3723 | 960 | 6.16 | 7.76 | 3.94 | 162 | 61.8 |
| 200×200×18 | 54.2 | 18 | 9 | 5.60 | 2600 | 1533 | 4132 | 1067 | 6.13 | 7.73 | 3.93 | 181 | 69.1 |
| 200×200×20 | 59.9 | 18 | 9 | 5.68 | 2851 | 1678 | 4529 | 1172 | 6.11 | 7.70 | 3.92 | 199 | 76.3 |
| 200×200×24 | 71.1 | 18 | 9 | 5.84 | 3331 | 1953 | 5284 | 1378 | 6.06 | 7.64 | 3.90 | 235 | 90.6 |
| 250×250×25 | 93.6 | 20 | 10 | 7.12 | 6975 | 4111 | 11086 | 2864 | 7.65 | 9.64 | 4.90 | 390 | 119 |
| 250×250×28 | 104 | 18 | 9 | 7.24 | 7697 | 4528 | 12226 | 3169 | 7.62 | 9.61 | 4.89 | 433 | 133 |
| 250×250×32 | 118 | 20 | 10 | 7.38 | 8597 | 5032 | 13629 | 3565 | 7.57 | 9.53 | 4.87 | 488 | 150 |
| 250×250×35 | 128 | 18 | 9 | 7.50 | 9264 | 5402 | 14666 | 3862 | 7.54 | 9.48 | 4.87 | 529 | 163 |
نبشی سبک و نبشی سنگین؛ تفاوت چیست و کدام را بخریم؟
یکی از رایجترین پرسشهای خریداران این است که آیا وزن درجشده در جدول اشتال همان وزن تمام نبشیهای موجود در بازار است؟ پاسخ کوتاه این است: خیر. در بازار آهن، نبشیها معمولاً در دو گروه سبک و سنگین (استاندارد) عرضه میشوند.
- نبشی سنگین مطابق وزن و ابعاد استاندارد جدول اشتال تولید میشود و بیشتر در پروژههای عمرانی، ساختمانی و صنعتی حساس مورداستفاده قرار میگیرد.
- نبشی سبک وزن کمتری نسبت به جدول اشتال دارد. این کاهش وزن معمولاً به دلیل کمتر بودن ضخامت واقعی یا تغییرات جزئی در فرآیند تولید است و باعث کاهش قیمت هر شاخه میشود.
این تفاوت به معنای بیکیفیت بودن نبشی سبک نیست؛ اما انتخاب آن باید بر اساس نیاز پروژه و تأیید طراح سازه انجام شود.
مهمترین کاربردهای جدول اشتال عبارتاند از:
- انتخاب سایز مناسب نبشی برای طراحی سازه
- برآورد وزن کل سفارش
- محاسبه قیمت خرید نبشی
- کنترل کیفیت محصولات کارخانههای مختلف
- مقایسه نبشی سبک و سنگین
- محاسبه بار مرده سازه
- تهیه متره و برآورد پروژه
- اطلاعات موجود در جدول اشتال نبشی
چگونه جدول اشتال نبشی را بخوانیم؟
در نگاه اول، جدول اشتال ممکن است کمی پیچیده به نظر برسد، اما با دانستن چند نکته میتوان بهراحتی از آن استفاده کرد.
فرض کنید قصد خرید نبشی ۶۰×۶۰×۶ را دارید. این مشخصات به چه معناست؟
- طول بال اول: ۶۰ میلیمتر
- طول بال دوم: ۶۰ میلیمتر
- ضخامت: ۶ میلیمتر
حالا کافی است ردیف مربوط به این سایز را در جدول پیدا کنید. در همان ردیف، وزن هر متر، سطح مقطع و سایر مشخصات فنی نمایش داده شده است.
نمونه محاسبه وزن و قیمت نبشی با جدول اشتال
فرض کنید برای اجرای یک پروژه به ۴۰ شاخه نبشی ۶۰×۶۰×۶ با طول ۶ متر نیاز دارید.
طبق جدول اشتال، وزن هر متر این نبشی حدود ۵.۴ کیلوگرم است.
مرحله اول: محاسبه وزن هر شاخه 6 متری
۵.۴ × ۶ = ۳۲.۴ کیلوگرم
مرحله دوم: محاسبه وزن کل سفارش
۳۲.۴ × ۴۰ = ۱۲۹۶ کیلوگرم
اگر قیمت روز نبشی را ۵۰ هزار تومان به ازای هر کیلوگرم در نظر بگیریم:
۱۲۹۶ × ۵۰, ۰۰۰ = ۶۴, ۸۰۰, ۰۰۰ تومان
به همین دلیل، اطلاع از وزن استاندارد قبل از خرید، نقش مهمی در برآورد بودجه پروژه دارد.
اشتباهات رایج هنگام استفاده از جدول اشتال
با وجود سادگی استفاده از جدول اشتال، برخی اشتباهات زیر باعث محاسبات نادرست میشوند:
۱. اشتباه گرفتن وزن هر متر با وزن هر شاخه
در جدول اشتال، معمولاً وزن هر متر درج میشود، نه وزن شاخه.
برای محاسبه وزن شاخه باید وزن هر متر را در طول شاخه ضرب کنید.
۲. توجه نکردن به ضخامت
نبشی ۶۰×۶۰×۵ و ۶۰×۶۰×۶ ازنظر ابعاد ظاهری مشابه هستند، اما اختلاف وزن و ظرفیت باربری قابلتوجهی دارند.
۳. محاسبه قیمت بر اساس تعداد شاخه
در بازار آهن، قیمت اغلب بر اساس کیلوگرم محاسبه میشود؛ بنابراین تعداد شاخه بدون دانستن وزن، معیار دقیقی برای برآورد هزینه نیست.
۴. استفاده از جدول برای محصولات غیراستاندارد
اگر محصول خارج از استاندارد تولید شده باشد، مقادیر جدول اشتال نمیتواند مبنای دقیقی برای محاسبه وزن واقعی باشد.
سخن پایانی
جدول اشتال نبشی یکی از کاربردیترین منابع مهندسی برای انتخاب، طراحی و خرید نبشی فولادی است. این جدول با ارائه اطلاعاتی مانند ابعاد، وزن، سطح مقطع و مشخصات هندسی، امکان محاسبه سریع وزن سفارش و برآورد هزینه پروژه را فراهم میکند.
بااینحال، هنگام خرید نبشی نباید تنها به اعداد جدول اشتال اکتفا کرد. وزن واقعی محصول، استاندارد تولید، مشخصات فنی، برند کارخانه و قیمت روز بازار نیز از عوامل مهمی هستند که باید در کنار اطلاعات جدول بررسی شوند. ترکیب این اطلاعات، به شما کمک میکند نبشی مناسب پروژه را با اطمینان بیشتری انتخاب کنید.
