ورق های اسید شویی


1394/7/27



ورق های اسید شویی






اسید شویی(Pickling):

به فرآیندی که طی آن چربی های روی ورقی که توسط نورد گرم به ضخامت دلخواه رسیده است، با استفاده از اسید کلریدریک از ورق زدوده می شود، اسیدشویی می گویند.

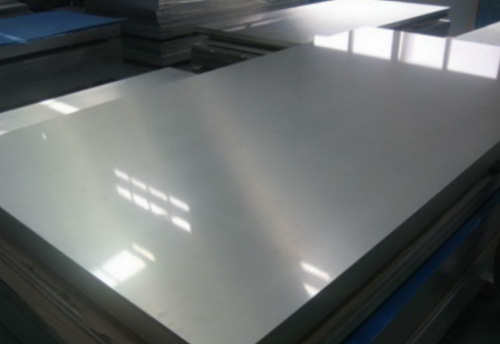

ورق های اسید شویی:

ورق‌های اسید شویی شده از ورق‌های سیاه (ورق های گرم نوردیده) تولید می‌شوند که طی پروسه ایی سطح رویی آنها اسید شویی می‌شوند و زغال‌های سطحی ورق و مقداری از ناخالصی‌ها گرفته می‌شود و مقداری ظاهر ورق براق‌تر می‌شود یعنی نزدیک به ورق روغنی (سرد نوردیده) است که معمولا به دو صورت رول و شیت (فابریک و برشی) تولید می شوند و در آن رول ها معمولا در دو عرض 100 سانتی متر و 125 سانتی متر تولید می شود ، همچنین این ورق های معمولا دارای ضخامت های 1.5 تا 6 میلیمتر می باشند.
ابعاد ورق های اسید شور فابریک :

ورق اسیدشور شده 1000*2000 میلی متر

ورق اسیدشور شده 1250*2500 میلی متر


روش تولید:

بخشی از محصول تولیدی در واحد نورد گرم جهت شستشوی سطح ورق بوسیله اسید، به واحد اسید شوئی انتقال می یابد.در خطوط اسیدشوئی کلافها پس از باز شدن توسط قرقره های باز کننده وارد حوضچه های اسید از نوع اسید کلر یدر یک شده و در آنجا جهت اکسیدزدایی شسته می شوند. این کلاف ها پس از شسته شدن و خارج شدن از حوضچه های اسید توسط آب شسته شده و با عبور از تونل هوای گرم خشک می شوند.پس از عملیات اسید شوئی بخشی ازمحصول به صورت کلاف اسید شوئی شده به بازار عرضه و بخش عمده آن برای تولید محصولات سرد به واحد نورد سرد انتقال می یابد.







کاربردهای ورق اسیدشوئی:

مصارف ساختمانی: تولید لوله و پروفیل و غیره

اتومبیل سازی: قسمتهای ساختمانی و چرخ اتومبیل قطعات خودرو و اجزاء داخلی آن (ر ینگ و شاسی)

صنایع لوله سازی تولید انواع لوله های انتقال آب ، نفت و گاز

تولید مخازن گاز ،مایع و مخازن تحت فشار

فرم دهی مجدد جهت محصولات گالوانیزه

فرم دهی سرد و کشش عمیق سیلندر گاز

ورق‌های اسید شور که برای لوله های نفت و گاز مناسب می‌باشند کیفیت GRB و X۴۲وx۴۶و x۵۲ psl ۲را دارا هستند.

برای کشتی سازی ورق‌های با کیفیت GR.A و NVA می‌باشد. برخی ورق‌های فولادی جهت رینگ و شاسی اتومبیل بکار می‌رود که بایستی ضد سایش و سخت باشند که از کیفیت SAPH ۳۷۰-SAPH ۳۱۰ تا SAPH۴۴۰برخوردارند.(کیفیت QSTE۳۸۰نیز ضد سایش و سخت می‌باشد.)




دلایل اسید شویی:



ورقهای بدست آمده از نورد گرم به 2 دلیل ممکن است اسید شویی شوند:

بهبود کیفیت سطحی که بدلیل جدا شدن و تمیز شدن لایه های اکسیدی از روی سطح ورق است. در این صورت ورق از سطح مرغوب تر و شکل ظاهری بهتری بهره مند خواهد شد. این هدف برای آن دسته از ورق هایی است که پس از اسید شویی وارد بازار مصرف می شوند.
آماده سازی ورق برای فرایند نورد سرد. معمولا پوسته های اکسیدی روی سطح ورق سخت و ضد سایش می باشند. به همین دلیل اگر ورق ها بدون اسیدشویی و اکسید زدایی نورد سرد شوند، سبب می شود که غلتک های نورد سرد به سرعت ساییده و از تلرانس خارج شوند و روی هم رفته فرایند نورد سرد را با دشواری روبرو می سازد. این دشواری دو چندان خواهد شد، اگر اتصال و یا چسبندگی پوسته های اکسیدی به سطح ورق سست و ضعیف باشد. بنابراین لازم است که سطح ورق، پیش از فرایند نورد سرد، حتما تمیز و تهی از اکسید باشد.

مزایای اسی شویی با اسید کلریدریک:

در گذشته از اسیدسولفوریک به عنوان ماده اصلی اسیدشویی استفاده می شد. ولی امروزه بیشتر تولید کنندگان فولاد برای فرایند اسید شویی از اسید کلریدریک استفاده می کنند. دلیل این امر مزایای مختلفی است که اسید کلریدریک نسبت به اسید سولفوریک از خود نشان داده است. اول و مهمتر از همه جنبه اقتصادی کار است. زیرا قیمت اسید کلریدریک بسیار کمتر از اسید سولفوریک است. دلایل دیگری که استفاده از اسید کلریدریک را توجیه می کنند عبارتند از:

* در شرایط غلظت و دمای یکسان، نرخ اسیدشویی با اسید کلریدریک 2.5 تا 3.5 برابر بیشتر از نرخ اسیدشویی با اسیدسولفوریک است.

* اسید کلریدریک اکسید بیشتری را در خود حل می کند، در نتیجه سطح را تمیزتر می کند.

* استفاده از اسید کلریدریک سبب می شود که در تانک های اسید شویی از اسید کمتری استفاده شود.

* حمله و کارایی اسید کلریدریک به خود فولاد بعنوان فلز پایه، کمتر خواهد بودف در نتیجه از هدر رفتن فلز جلوگیری می شود.

* دمای کاری برای اسید کلریدریک کمتر از اسید سولفوریک است. دمای بهینه کاری برای اسید کلریدریک 70 تا 80 درجه سانتیگراد است، حال آنکه این دما برای اسید سولفوریک 100 تا 105 درجه سانتیگراد می باشد.

بزرگترین عیب اسیدکلریدریک نسبت به اسید سولفوریک، فرار بودن بیشتر آن است. بنابراین تانک های اسیدشویی در بردارنده اسید کلریدریک، می بایست به خوبی آب بندی شوند تا از گریز اسید جلوگیری شود. عملیات اسیدشویی پیوسته، معمولا بوسیله 3 تا 5 تانک در بردارنده اسید با غلظت های متفاوت انجام می پذیرد. طول تانک ها نزدیک به 2 تا 2.5 متر می باشند و پشت سر هم قرار می گیرند.




منبع : ویکی پی جی
